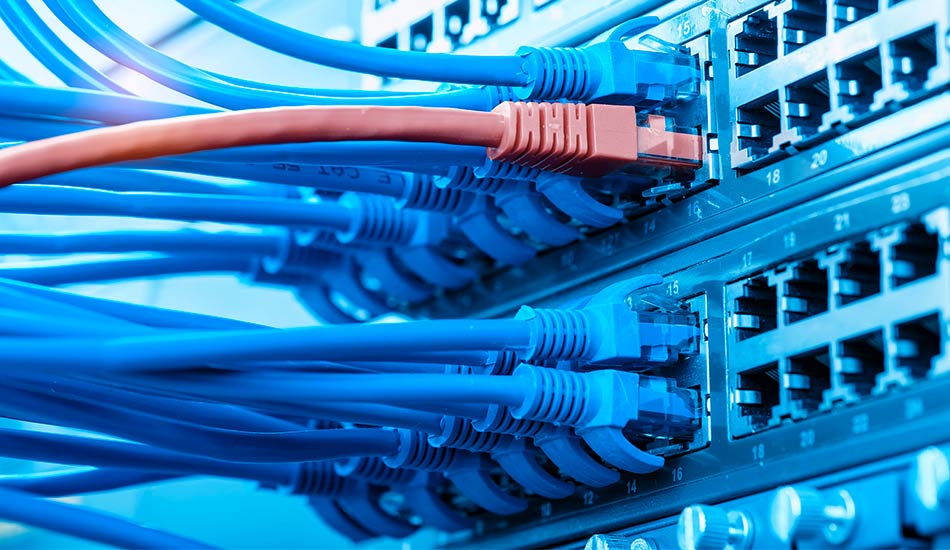

1_کابل شبکه چیست؟
کابل شبکه به مجموعه سیم هایی از جنس مس یا شیشه گفته می‌شود که برای اتصال و انتقال داده و اطلاعات بین کامپیوترها و روترها و سوییچ ها و شبکه های استورج SAN (به طور کلی بین اجزا و مولفه های شبکه) استفاده می‌شود. پس کابل ها رسانه‌ای هستند که داده‌ها در آن جریان دارند و اطلاعات از دستگاهی در شبکه به دستگاه دیگری منتقل می‌شود. حالا که درباره کاربرد کابل های شبکه صحبت کردیم بپردازیم به اینکه کابل شبکه کامپیوتری چه انواعی دارد.
2_تاریخچه کابل شبکه
تاریخچه کابل شبکه به اوایل قرن بیستم باز می‌گردد. در آن زمان، از کابل‌های تلفن برای انتقال داده‌ها در شبکه‌های کامپیوتری استفاده می‌شد. این کابل‌ها از سیم‌های مسی تشکیل شده بودند که به هم پیچیده شده بودند.
در دهه 1960، کابل‌های کواکسیال برای شبکه‌های کامپیوتری معرفی شدند. این کابل‌ها از یک سیم مسی مرکزی تشکیل شده بودند که توسط یک لایه عایق و یک غلاف محافظ احاطه شده بود. کابل‌های کواکسیال سرعت انتقال داده‌های بالاتری نسبت به کابل‌های تلفن داشتند.
در دهه 1970، کابل‌های زوج به هم تابیده (UTP) برای شبکه‌های کامپیوتری معرفی شدند. این کابل‌ها از دو یا چهار سیم مسی تشکیل شده بودند که به هم تابیده شده بودند. کابل‌های UTP ارزان‌تر و انعطاف‌پذیرتر از کابل‌های کواکسیال بودند.
در دهه 1980، استاندارد IEEE 802.3 برای شبکه‌های اترنت معرفی شد. این استاندارد از کابل‌های UTP برای انتقال داده‌ها استفاده می‌کرد. استاندارد IEEE 802.3 باعث محبوبیت کابل‌های UTP برای شبکه‌های کامپیوتری شد.
در دهه 1990، کابل‌های فیبر نوری برای شبکه‌های کامپیوتری معرفی شدند. این کابل‌ها از رشته‌های فیبر نوری تشکیل شده بودند که در یک غلاف محافظ قرار گرفته بودند. کابل‌های فیبر نوری سرعت انتقال داده‌های بسیار بالاتری نسبت به کابل‌های مسی داشتند.
در دهه 2000، کابل‌های UTP با استانداردهای جدیدی مانند Cat5e، Cat6 و Cat6a بهبود یافتند. این استانداردها سرعت انتقال داده‌های کابل‌های UTP را افزایش دادند.
در دهه 2010، کابل‌های فیبر نوری با استانداردهای جدیدی مانند 10GBASE-T و 40GBASE-T بهبود یافتند. این استانداردها سرعت انتقال داده‌های کابل‌های فیبر نوری را افزایش دادند.
امروزه، کابل‌های UTP و فیبر نوری دو نوع اصلی کابل شبکه هستند که در شبکه‌های کامپیوتری استفاده می‌شوند. کابل‌های UTP ارزان‌تر و انعطاف‌پذیرتر هستند، اما سرعت انتقال داده‌های کمتری نسبت به کابل‌های فیبر نوری دارند. کابل‌های فیبر نوری سرعت انتقال داده‌های بسیار بالاتری نسبت به کابل‌های مسی دارند، اما گران‌تر و شکننده‌تر هستند.
3_انواع کابل شبکه از نظر جنس
کابل‌های شبکه از نظر جنس به دو نوع اصلی تقسیم می‌شوند:
- کابل‌های مسی: این کابل‌ها از سیم‌های مسی تشکیل شده‌اند که به هم پیچیده شده‌اند. کابل‌های مسی ارزان‌تر و انعطاف‌پذیرتر از کابل‌های فیبر نوری هستند، اما سرعت انتقال داده‌های کمتری دارند.
- کابل‌های فیبر نوری: این کابل‌ها از رشته‌های فیبر نوری تشکیل شده‌اند که در یک غلاف محافظ قرار گرفته‌اند. کابل‌های فیبر نوری سرعت انتقال داده‌های بسیار بالاتری نسبت به کابل‌های مسی دارند، اما گران‌تر و شکننده‌تر هستند.
کابل‌های مسی
کابل‌های مسی رایج‌ترین نوع کابل شبکه هستند. این کابل‌ها از چهار زوج سیم مسی تشکیل شده‌اند که به هم پیچیده شده‌اند. هر زوج سیم مسی برای انتقال یک سیگنال داده استفاده می‌شود.
سیم های مسی سیگنال‌ها را با استفاده از جریان الکتریکی و ولتاژ منتقل می‌کنند. کاربرد کابل مسی در سیم کشی های کوتاه مثل داخل داکت و بین کامپیوترها و وال پلیت ها، و یا کابل های Patch پچ، و یا اتصالات اینترکانکت است.
هر چه میزان مس به کار رفته در کابل بیشتر باشد، توانایی کابل در پهنای باند بیشتر خواهد بود.
کابل‌های فیبر نوری
کابل فیبر نوری از شیشه ساخته شده و سیگنال ها را با پالس ها و امواج نوری منتقل می‌کند. کابل فیبر نوری در اتصالات بین ساختمانی و یا ارتباطاتی که نیازمند سرعت بسیار بالا هستند کاربرد دارد. در جاهایی که پهنای باند بالا لازم داریم مثل مراکز داده، و یا ظرفیت بالا نیاز داریم مثل بیمارستان ها و فرودگاه ها و بانک ها، کابل فیبر نوری مناسب است چون سرعت بسیار بالایی دارد و حجم بالایی داده را انتقال می‌دهد.
کابل‌های فیبر نوری سرعت انتقال داده‌های بسیار بالاتری نسبت به کابل‌های مسی دارند. این کابل‌ها برای شبکه‌های بزرگ و تجاری که به سرعت انتقال داده‌های بالا نیاز دارند، مناسب هستند.
کابل‌های فیبر نوری گران‌تر و شکننده‌تر از کابل‌های مسی هستند. این کابل‌ها همچنین برای نصب نیاز به مهارت و تجهیزات خاصی دارند.

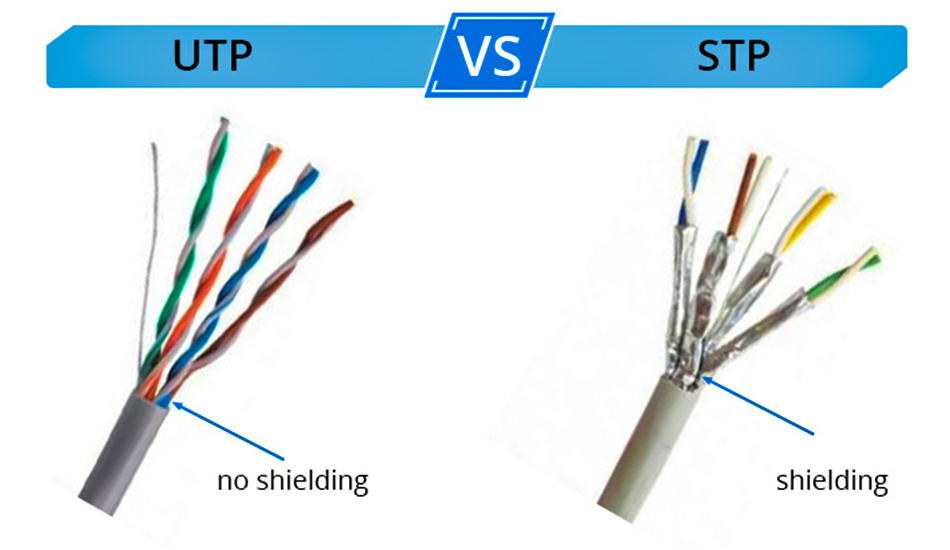

انواع کابل مسی
کابل‌های مسی در انواع مختلفی با سرعت‌های مختلف تولید می‌شوند. کابل‌های UTP ارزان‌ترین و انعطاف‌پذیرترین نوع کابل شبکه هستند. این کابل‌ها برای شبکه‌های خانگی و تجاری کوچک مناسب هستند.
کابل‌های STP در برابر نویز الکتریکی مقاوم‌تر از کابل‌های UTP هستند. این کابل‌ها برای شبکه‌های تجاری بزرگ و صنعتی مناسب هستند.
در این شرایط باید از انواع کابل های STP استفاده کرد که در ساختار خود یک یا چند لایه روکش فویلی به دور کل سیم ها یا هر جفت سیم ها دارند. کابل های زوج به هم بافته شده STP خود بر مبنای نوع روکش به چند نوع مختلف مانند کابل FTP ( با روکش فویلی)، SFTP (با فویل و شیلد دو زوج سیم ها) و… تقسیم می شوند. البته این کابل ها به دلیل قیمت بالاتر و همچنین سخت بودن نصبشان، کمتر در کابل کشی شبکه استفاده می شوند و در اکثر مکان ها از کابل های UTP به کار می روند.
کابل‌های UTP
کابل‌های UTP (Unshielded Twisted Pair) از چهار زوج سیم مسی تشکیل شده‌اند که به هم پیچیده شده‌اند. روی این کابل‌ها هیچ لایه محافظی وجود ندارد.
کابل‌های UTP در انواع مختلفی با سرعت‌های مختلف تولید می‌شوند. انواع مختلف کابل‌های UTP عبارتند از:
- Cat5: این کابل برای سرعت‌های انتقال داده تا 100 مگابیت بر ثانیه مناسب است.
- Cat5e: این کابل برای سرعت‌های انتقال داده تا 1 گیگابیت بر ثانیه مناسب است.
- Cat6: این کابل برای سرعت‌های انتقال داده تا 10 گیگابیت بر ثانیه مناسب است.
- Cat6a: این کابل برای سرعت‌های انتقال داده تا 10 گیگابیت بر ثانیه در مسافت‌های طولانی مناسب است.
- Cat7: این کابل برای سرعت‌های انتقال داده تا 100 گیگابیت بر ثانیه مناسب است.
کابل‌های STP
کابل‌های STP (Shielded Twisted Pair) از چهار زوج سیم مسی تشکیل شده‌اند که به هم پیچیده شده‌اند. روی این کابل‌ها یک لایه محافظ وجود دارد که از آنها در برابر نویز الکتریکی محافظت می‌کند.
کابل‌های STP در انواع مختلفی با سرعت‌های مختلف تولید می‌شوند. انواع مختلف کابل‌های STP عبارتند از:
- Cat5e: این کابل برای سرعت‌های انتقال داده تا 1 گیگابیت بر ثانیه مناسب است.
- Cat6: این کابل برای سرعت‌های انتقال داده تا 10 گیگابیت بر ثانیه مناسب است.
- Cat6a: این کابل برای سرعت‌های انتقال داده تا 10 گیگابیت بر ثانیه در مسافت‌های طولانی مناسب است.

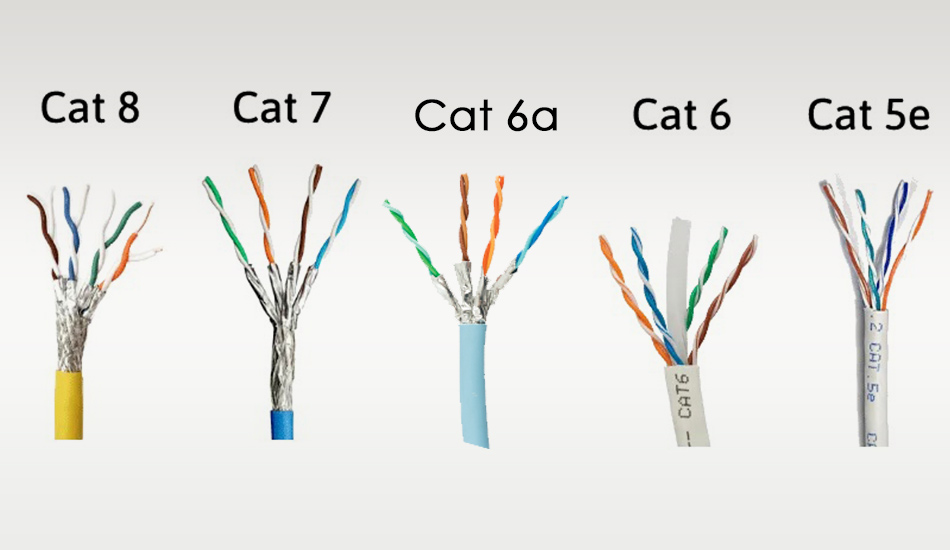

کابل Cat 8
جدیدترین و پیشرفته ترین مدل در دسته بندی انواع کابل اترنت، کابل های Cat 8 هستند که ویژگی های بسیار پیشرفته و حتی آینده نگرانه ای دارند. این کابل پهنای باندی 2000 مگاهرتزی دارد که 3 برابر بیشتر از نسل قبل خودی است و حداکثر سرعت آن نیز به 40 گیگابیت بر ثانیه خواهد رسید که بیشترین میزان سرعت در بین انواع کابل شبکه Cat است. برای دستیابی به این سرعت و پهنای باند، کابل های کت 8 باید به خوبی در مقابل هرگونه اختلال الکترونیکی و نویز ایزوله باشند و به همین دلیل کابل های کت 8 همگی با روکش محافظ تولید می شوند.
علاوه بر موارد ذکر شده، کابل های Cat 8 از تکنولوژی PoE یا به اختصار Power Over Ethernet نیز پشتیبانی می کنند؛ یعنی می توانند علاوه بر انتقال اطلاعات نیروی برق را نیز از خود عبور دهد و به دستگاه دیگری منتقل کنند. این موضوع در کابل کشی سرورها و تامین برق آنها می تواند کمک زیادی کند و از استفاده سیم های اضافی جلوگیری به عمل آورد. البته این نوع کابل ها در بین همه کابل های شبکه Twisted Pair بالاترین قیمت را دارند و به همین دلیل برای مشترکان خانگی و عادی چندان به صرفه نیستند.
| دسته بندی | سرعت | پهنای باند |
|---|---|---|
| Cat 1 | 1Mbps | 1MHz |
| Cat 2 | 4Mbps | 4MHz |
| Cat 3 | 10Mbps | 16MHz |
| Cat 4 | 16Mbps | 20MHz |
| Cat 5 | 100Mbps | 100MHz |
| Cat 5e | 1000Mbps | 100MHz |
| Cat 6 | 1000Mbps | 250MHz |
| Cat 6a | 10Gbps | 500MHz |
| Cat 7 | 10Gbps | 600MHz |
| Cat 8 | 40Gbps | 2000MHz |
انتخاب نوع کابل مسی مناسب
انتخاب نوع کابل مسی مناسب به عوامل مختلفی از جمله نوع شبکه، سرعت انتقال داده مورد نیاز و محیط نصب بستگی دارد.
برای شبکه‌های خانگی و تجاری کوچک که به سرعت انتقال داده‌های بالا نیاز ندارند، کابل‌های UTP Cat5e یا Cat6 مناسب هستند.
برای شبکه‌های تجاری بزرگ و صنعتی که به سرعت انتقال داده‌های بالا و مقاومت در برابر نویز الکتریکی نیاز دارند، کابل‌های STP Cat6 یا Cat6a مناسب هستند.
برای شبکه‌هایی که نیاز به سرعت انتقال داده‌های بسیار بالا دارند، کابل‌های فیبر نوری گزینه بهتری هستند.

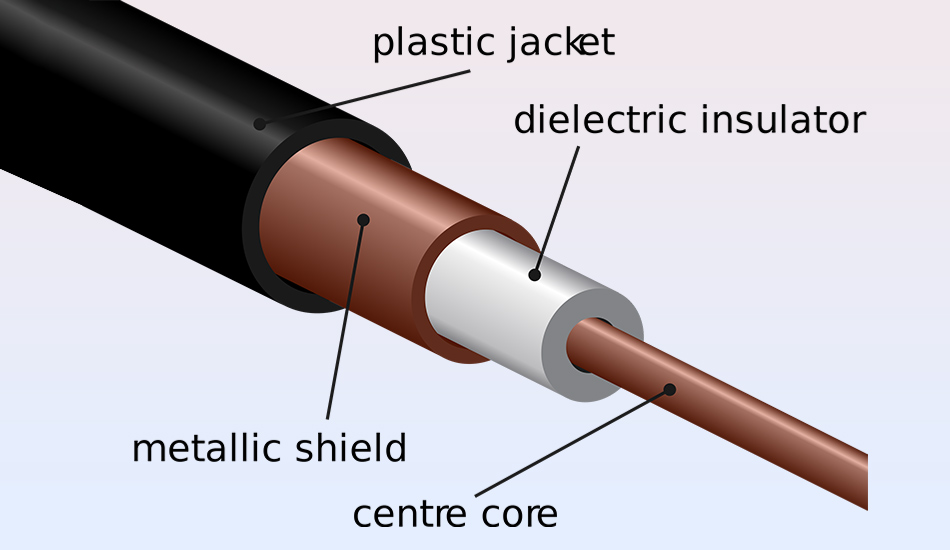

کابل کواکسیال (Coaxial) چیست؟
کابل کواکسیال (Coaxial) نوعی کابل است که از یک هسته مرکزی مسی تشکیل شده است که توسط یک عایق پلاستیکی پوشانده شده است. این عایق توسط یک شبکه فلزی بافته شده احاطه شده است. در نهایت، کل کابل در یک غلاف پلاستیکی محافظ قرار می‌گیرد.
کابل کواکسیال برای انتقال سیگنال‌های آنالوگ و دیجیتال با طیف گسترده ای از فرکانس ها استفاده می شود. این کابل در کاربردهای مختلفی مانند تلویزیون، شبکه های کامپیوتری، پخش ویدئو و صدا و آنتن های رادیو و تلویزیون استفاده می شود.
انواع کابل فیبر نوری
کابل‌های فیبر نوری از رشته‌های فیبر نوری تشکیل شده‌اند که در یک غلاف محافظ قرار گرفته‌اند. فیبر نوری از نور برای انتقال داده‌ها استفاده می‌کند.
کابل‌های فیبر نوری در انواع مختلفی با سرعت‌های مختلف تولید می‌شوند. انواع مختلف کابل‌های فیبر نوری عبارتند از:
- Single-mode: این کابل‌ها از یک رشته فیبر نوری تشکیل شده‌اند. این کابل‌ها برای سرعت‌های انتقال داده‌های بسیار بالا مناسب هستند.
- Multi-mode: این کابل‌ها از چند رشته فیبر نوری تشکیل شده‌اند. این کابل‌ها برای سرعت‌های انتقال داده‌های کمتری مناسب هستند.
کابل‌های Single-mode
کابل‌های Single-mode از یک رشته فیبر نوری با قطر بسیار کوچک تشکیل شده‌اند. این کابل‌ها برای سرعت‌های انتقال داده‌های بسیار بالا تا 100 گیگابیت بر ثانیه مناسب هستند.
کابل‌های Single-mode برای مسافت‌های طولانی مناسب هستند. این کابل‌ها می‌توانند داده‌ها را تا مسافت‌های 100 کیلومتر یا بیشتر منتقل کنند.
کابل‌های Multi-mode
کابل‌های Multi-mode از چند رشته فیبر نوری با قطر بزرگتر تشکیل شده‌اند. این کابل‌ها برای سرعت‌های انتقال داده‌های کمتری تا 10 گیگابیت بر ثانیه مناسب هستند.
کابل‌های Multi-mode برای مسافت‌های کوتاه مناسب هستند. این کابل‌ها معمولاً برای مسافت‌های کمتر از 2 کیلومتر استفاده می‌شوند.
انتخاب نوع کابل فیبر نوری مناسب
انتخاب نوع کابل فیبر نوری مناسب به عوامل مختلفی از جمله نوع شبکه، سرعت انتقال داده مورد نیاز و محیط نصب بستگی دارد.
برای شبکه‌هایی که نیاز به سرعت انتقال داده‌های بسیار بالا دارند و مسافت‌های طولانی را پوشش می‌دهند، کابل‌های Single-mode گزینه بهتری هستند.
برای شبکه‌هایی که نیاز به سرعت انتقال داده‌های بالا دارند و مسافت‌های کوتاه را پوشش می‌دهند، کابل‌های Multi-mode گزینه بهتری هستند.
فیبر نوری (Fiber-Optic)
4_رنگبندی کابل شبکه
کابل‌های شبکه از چهار زوج سیم مسی تشکیل شده‌اند که هر زوج از دو سیم با رنگ‌های متفاوت تشکیل شده است. این رنگ‌ها به صورت استاندارد تعیین شده‌اند و برای اتصال کابل‌های شبکه به سوکت‌های شبکه استفاده می‌شوند.
رنگ‌های اصلی کابل شبکه
رنگ‌های اصلی کابل شبکه عبارتند از:
- سبز
- آبی
- نارنجی
- قهوه‌ای
رنگ‌های فرعی کابل شبکه
رنگ‌های فرعی کابل شبکه عبارتند از:
- سبز سفید
- آبی سفید
- نارنجی سفید
- قهوه‌ای سفید
ترتیب رنگ‌ها در سوکت شبکه
ترتیب رنگ‌ها در سوکت شبکه به دو صورت استاندارد T568A و T568B وجود دارد.
استاندارد T568A
در استاندارد T568A، ترتیب رنگ‌ها در سوکت شبکه به صورت زیر است:
- زوج 1: سبز/سفید، سبز
- زوج 2: آبی/سفید، آبی
- زوج 3: نارنجی/سفید، نارنجی
- زوج 4: قهوه‌ای/سفید، قهوه‌ای
استاندارد T568B
در استاندارد T568B، ترتیب رنگ‌ها در سوکت شبکه به صورت زیر است:
- زوج 1: آبی/سفید، آبی
- زوج 2: نارنجی/سفید، نارنجی
- زوج 3: سبز/سفید، سبز
- زوج 4: قهوه‌ای/سفید، قهوه‌ای
تفاوت بین استانداردهای T568A و T568B
تنها تفاوت بین دو استاندارد T568A و T568B، ترتیب رنگ‌های زوج 1 و زوج 2 است. در استاندارد T568A، زوج 1 با رنگ‌های آبی/سفید و آبی شروع می‌شود، در حالی که در استاندارد T568B، زوج 1 با رنگ‌های نارنجی/سفید و نارنجی شروع می‌شود.
کاربرد رنگ‌های کابل شبکه
رنگ‌های کابل شبکه برای شناسایی زوج سیم‌های مختلف استفاده می‌شوند. این امر برای اتصال کابل‌های شبکه به سوکت‌های شبکه ضروری است.
برای اتصال کابل شبکه به سوکت شبکه، باید سیم‌های هر زوج را به پین‌های مناسب سوکت وصل کنید. ترتیب رنگ‌های سیم‌ها در سوکت باید با ترتیب رنگ‌های استاندارد مطابقت داشته باشد.
اگر ترتیب رنگ‌ها در سوکت مطابقت نداشته باشد، ممکن است اتصال کابل شبکه به درستی انجام نشود و داده‌ها به درستی منتقل نشوند.

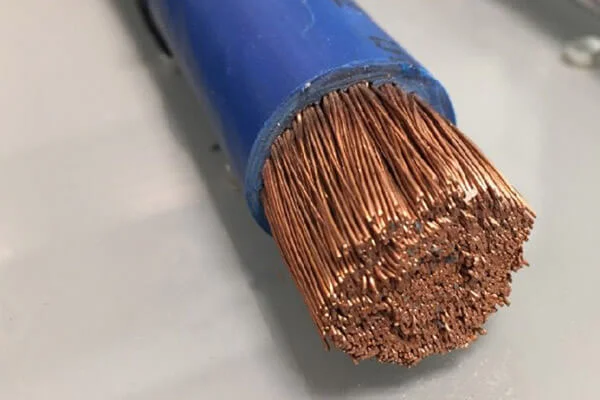

5_فرق سیم و کابل
سیم و کابل هر دو رسانای الکتریکی هستند، اما تفاوت‌هایی بین آنها وجود دارد.
سیم
سیم از یک هادی تشکیل شده است که می‌تواند از مواد مختلفی مانند مس، آلومینیوم یا آهن ساخته شود. سیم‌ها معمولاً برای مسافت‌های کوتاه استفاده می‌شوند و جریان الکتریکی با جریان کم را منتقل می‌کنند.
کابل
کابل از یک یا چند سیم تشکیل شده است که توسط یک عایق و یک غلاف محافظ احاطه شده‌اند. کابل‌ها می‌توانند برای مسافت‌های طولانی استفاده شوند و جریان الکتریکی با جریان زیاد را منتقل می‌کنند.
کابل برق مثال واضحی برای بیان تفاوت سیم و کابل است. این کابل از دو رشته سیم به نام فاز و نول تشکیل شده است.
| ویژگی | سیم | کابل |
|---|---|---|
| تعداد هادی | یک | یک یا چند |
| عایق | ندارد | دارد |
| غلاف محافظ | ندارد | دارد |
| مسافت قابل پوشش | کوتاه | بلند |
| جریان الکتریکی قابل انتقال | جریان کم | جریان زیاد |
6_تفاوت کابل تلفن و کابل شبکه در چیست؟
- اصلی‌ترین تفاوت اینه که ماهیت این دو نوع کابل به‌صورت کلی با هم فرق می‌کنه. مثلا کابل شبکه اطلاعات رو از مودمی به یک وسیله دیگه منتقل می‌کنه ولی کابل تلفن فقط برای اتصال تلفن به کار میره.
- کابل تلفن به سوکت RJ-11 و کابل شبکه به سوکت RJ-45 متصل میشه.
- قطر کابل شبکه از قطر کابل تلفن بیش‌تره؛ چون تعداد رشته‌های سیمی که داخلش وجود داره 8 تاست ولی کابل تلفن 4 رشته سیم داره.

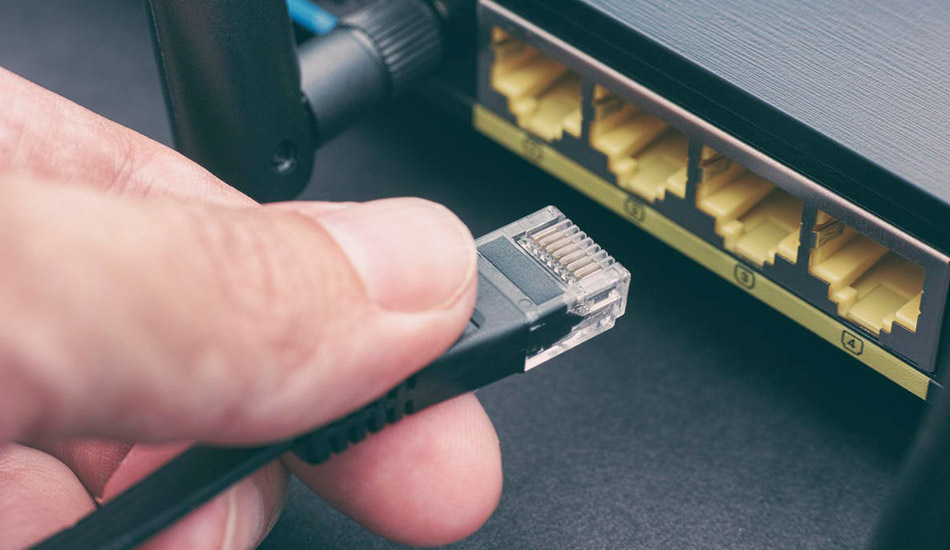

7_کدام کابل شبکه برای من مناسب است؟
اگر با وجود خواندن بخش بالا هنوز نتوانسته اید تصمیم بگیرید که کدام نوع کابل شبکه برای شما مناسب است، در این قسمت به پاسخ خود دست خواهید یافت. اگر مشترک خانگی هستید و به یک کابل LAN برای اتصال کامپیوتر یا لپ تاپ به مودم اینترنت ADSL نیاز دارید، کابل های Cat5e مناسب هستند و حتی نیازی به خرید کابل Cat6 و صرف هزینه اضافی نخواهید داشت.
در صورتی که می خواهید یک شبکه اترنت بزرگ در یک مکان اداری یا آموزشی در یک ساختمان چند طبقه راه اندازی کنید، پیشنهاد می کنیم که از کابل های Cat 6 و Cat 6a برای راه اندازی شبکه استفاده کنید. همچنین در صورتی که می خواهید کابل کشی در مسافت های طولانی را در این مکان ها انجام دهید، بهتر است که از انواع کابل شبکه روکش دار (STP) استفاده کنید تا از ایجاد اختلالات و نویز در مسیر کابل کشی جلوگیری شود. در آخر در صورتی که نیاز به انتقال اطلاعات با حجم بالا و پهنای باند زیادی دارید، می توان از کابل های پیشرفته تری مثل Cat 7 و حتی Cat 8 نیز استفاده کنید.
جمع بندی
همانطور که اشاره کردیم، کابل های شبکه انواع مختلفی دارند که در راه اندازی انواع شبکه های کامپیوتری به کار برده می شوند. معروف ترین نوع در بین انواع کابل شبکه نیز کابل های Twisted Pair هستند که هم مشترکان خانگی برای اتصال مودم اینترنت به کامپیوتر و هم متخصصان شبکه و سرور برای راه اندازی شبکه های محلی داخل یک سازمان یا کابل کشی سرورها از آنها استفاده می کنند. شما از کدام نوع کابل اترنت برای اتصال مودم به کامپیوتر خود استفاده می کنید؟ فکر می کنید که کدام دسته بندی کابل ها برای مصرف کنندگان خانگی مناسب است؟
