فیبر نوری وسیله ای است که از رشته های و تارهای بسیار نازک شیشه‌ای ساخته شده است که قطر هر یک از این تارها نزدیک به قطر یک تار موی انسان است. این تار ها در کلاف هایی قرار می گیرند و کابل های نوری را به وجود می آورند. که این کابل های نوری به عنوان یک هدایت کننده نور عمل می کند که وظیفه آن انتقال نور از یک سر به سر دیگر می باشد.
کابل‌های فیبر نوری برای انتقال سریع داده‌ها در شبکه‌ها استفاده می‌شوند. نوع روکش و محیط نصب کابل، نقش مهمی در انتخاب آن دارد.
خرید کابل شبکه
برای خرید آنلاین انواع کابل شبکه از برندهای معتبر با بهترین قیمت و تضمین کیفیت از فروشگاه معتبر نتورک شاپ بازدید نمائید.
عنوان مطالب
در دنیای شبکه‌های نوری، انتخاب صحیح کابل فیبر نوری به اندازه‌ی انتخاب تجهیزات فعال اهمیت دارد. یکی از اصلی‌ترین معیارهای انتخاب کابل، ساختار فیزیکی آن است. چرا که این ساختار، میزان مقاومت کابل در برابر شرایط محیطی، انعطاف‌پذیری، نحوه‌ی نصب و حتی نوع کاربرد را تعیین می‌کند.
در این مقاله، شما را با انواع کابل فیبر نوری از نظر ساختار فیزیکی آشنا می‌کنیم تا بتوانید بهترین انتخاب را متناسب با نیاز خود داشته باشید.
ساختار فیزیکی کابل فیبر نوری چیست؟
ساختار فیزیکی کابل فیبر نوری شامل نوع روکش، تعداد فیبرها، لایه‌های محافظ، و طراحی داخلی کابل است. این ویژگی‌ها تعیین می‌کنند که کابل در چه محیطی، برای چه مسافتی، و با چه کیفیتی کار می‌کند. در ادامه، انواع کابل‌ها را بر اساس معیارهای مختلف دسته‌بندی کرده‌ایم.
انواع کابل فیبر نوری از نظر ساختار فیزیکی
کابل‌های فیبر نوری ستون فقرات شبکه‌های مدرن هستند که داده‌ها را با سرعت بالا و حداقل افت کیفیت منتقل می‌کنند. اما انتخاب کابل مناسب به عوامل متعددی مانند محیط نصب، مسافت، و نوع کاربرد بستگی دارد.
در این قسمت از محتوای مقاله، انواع کابل‌های فیبر نوری را از نظر ساختار فیزیکی بررسی می‌کنیم تا به شما کمک کنیم بهترین گزینه را برای پروژه‌های شبکه خود انتخاب کنید.

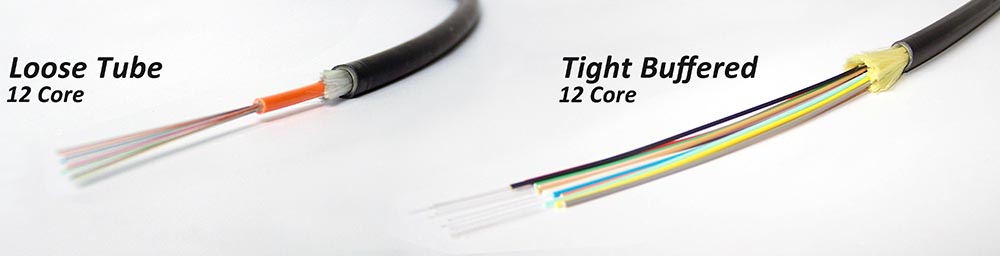

کابل Tight Buffered (تایت بافر)
کابل تایت بافر یکی از رایج‌ترین انواع کابل‌های فیبر نوری برای استفاده در محیط‌های داخلی است. در این نوع کابل، هر فیبر به‌صورت جداگانه با روکشی ضخیم (حدود 900 میکرون) پوشانده شده که آن را در برابر آسیب‌های فیزیکی مقاوم‌تر می‌کند. برخلاف کابل‌های ژل‌دار، این کابل نیازی به تمیزکاری ندارد و نصب آن ساده‌تر است.
به دلیل ساختار محکم و انعطاف‌پذیر، کابل Tight Buffered انتخابی مناسب برای کابل‌کشی درون ساختمان، اتاق‌های سرور، رک‌ها، پچ‌پنل‌ها و فضاهای اداری محسوب می‌شود. همچنین در فواصل کوتاه، عملکرد مکانیکی خوبی از خود نشان می‌دهد و به همین دلیل در پروژه‌های LAN یا کابل‌کشی عمودی و افقی داخل ساختمان کاربرد گسترده‌ای دارد.
کابل فیبر نوری Loose Tube (لوز تیوب)
کابل لوز تیوب برای استفاده در محیط‌های بیرونی طراحی شده و به دلیل ساختار خاص خود، در برابر شرایط سخت محیطی مقاومت بالایی دارد. در این نوع کابل، فیبرهای نوری داخل تیوب‌هایی شل و مستقل قرار دارند که معمولاً با ژل یا مواد جاذب رطوبت پر شده‌اند. این طراحی از فیبرها در برابر نفوذ آب، رطوبت، و تغییرات دمایی شدید محافظت می‌کند.
به دلیل دوام بالا و توانایی عملکرد در مسافت‌های طولانی، کابل Loose Tube گزینه‌ای ایده‌آل برای پروژه‌های Outdoor، شبکه‌های بین‌شهری، کابل‌کشی در کانال‌های خاکی و حتی مسیرهای زیرزمینی است. استفاده از این کابل در پروژه‌های مخابراتی و زیرساختی گسترده بسیار رایج است.
کابل فیبر نوری Armored (زره‌دار)
کابل آرمورد که به آن کابل زره‌دار هم گفته می‌شود، برای شرایط محیطی خشن و صنعتی طراحی شده است. این نوع کابل دارای یک لایه فلزی محافظ – معمولاً از جنس فولاد – است که آن را در برابر ضربه، فشار مکانیکی و آسیب‌های فیزیکی مانند جویده شدن توسط جوندگان محافظت می‌کند.
به دلیل ساختار مقاوم، کابل Armored گزینه‌ای مناسب برای نصب مستقیم در زیر زمین، بدون نیاز به لوله یا کانال محافظ است. همچنین در محیط‌های صنعتی که کابل‌کشی در معرض برخورد یا فشردگی قرار دارد، استفاده از این نوع کابل اطمینان بالایی از دوام و پایداری فراهم می‌کند.

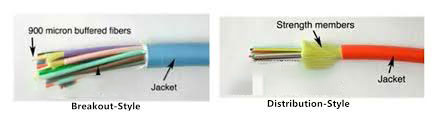

کابل فیبر نوری Distribution
کابل Distribution از چند فیبر نوری از نوع Tight Buffered تشکیل شده که به‌صورت فشرده در یک ساختار مرکزی قرار گرفته‌اند. این طراحی باعث می‌شود کابل قطر و وزن کمی داشته باشد و برای نصب در مسیرهای داخلی بسیار مناسب باشد.
به دلیل انعطاف‌پذیری بالا و ساختار سبک، این کابل یکی از گزینه‌های محبوب برای کابل‌کشی افقی یا عمودی داخل ساختمان‌ها است. در شبکه‌های محلی (LAN)، بین طبقات، داخل سقف کاذب یا کف‌های توخالی، کابل Distribution نصب ساده‌ای دارد و فضای کمی اشغال می‌کند.
کابل فیبر نوری Breakout
کابل Breakout برای کاربردهایی طراحی شده که نیاز به دسترسی مستقیم و مستقل به هر فیبر نوری وجود دارد. در این نوع کابل، هر فیبر به‌صورت جداگانه با بافر ضخیم و ژاکت مخصوص خود پوشیده شده، به‌طوری که می‌توان آن را بدون نیاز به تجهیزات جانبی خاص، به راحتی Terminate یا کانکتور زد.
این ساختار باعث می‌شود کابل Breakout در مقایسه با کابل Distribution مقاومت مکانیکی بالاتری داشته باشد. به همین دلیل انتخابی ایده‌آل برای دیتاسنترها، رک‌های ارتباطی و فضاهایی است که هر فیبر باید مستقیماً به یک دستگاه یا ماژول نوری متصل شود.

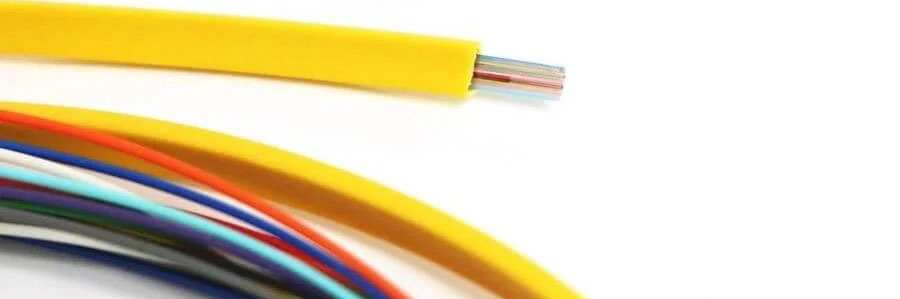

کابل فیبر نوری Ribbon
کابل Ribbon از دسته کابل‌هایی‌ست که برای انتقال حجم بالای اطلاعات در پروژه‌های بزرگ طراحی شده است. در این نوع کابل، فیبرها به صورت نواری و مسطح در کنار هم قرار گرفته‌اند، به‌طوری که هر نوار شامل چندین فیبر چسبیده به یکدیگر است.
این چیدمان خاص، امکان اسپلایس یا اتصال همزمان چند فیبر را فراهم می‌کند و سرعت اجرای پروژه را به‌ویژه در مقیاس‌های بزرگ افزایش می‌دهد. کابل Ribbon معمولاً در دیتاسنترها، شبکه‌های FTTx و پروژه‌هایی که نیاز به تعداد زیادی فیبر دارند، به کار گرفته می‌شود.

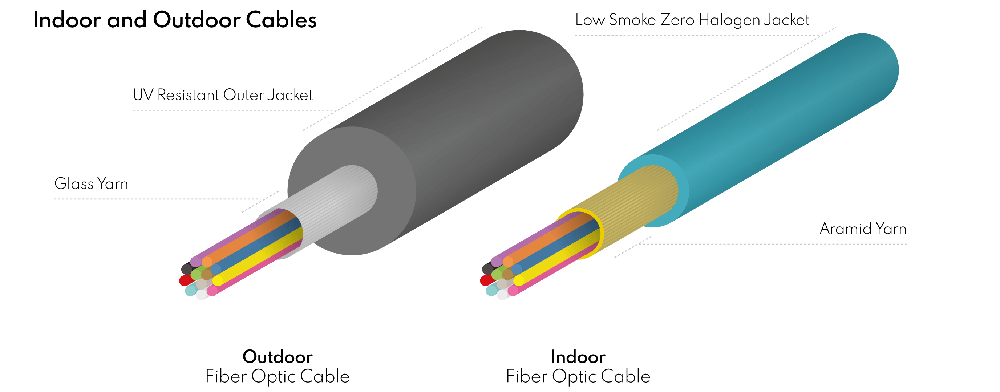

کابل فیبر نوری Indoor/Outdoor
کابل‌های Indoor/Outdoor به‌گونه‌ای طراحی شده‌اند که همزمان ویژگی‌های کابل‌های داخلی و بیرونی را در خود دارند. این کابل‌ها در برابر رطوبت، اشعه UV و شرایط محیطی بیرونی مقاوم‌اند، در حالی که از انعطاف‌پذیری و شعاع خمش مناسب برای عبور از مسیرهای داخلی هم برخوردارند.
مزیت اصلی این کابل‌ها، امکان عبور مستقیم از فضای باز به داخل ساختمان بدون نیاز به قطع یا تغییر نوع کابل است. این موضوع باعث کاهش هزینه، زمان نصب و ساده‌تر شدن اجرا در پروژه‌هایی می‌شود که نیاز به ارتباط پیوسته بین فضای خارجی و داخلی دارند—مانند اتصال از دکل یا تیر تا داخل رک سرور.
جدول مقایسه انواع کابل‌ها
در اینجا جدول مقایسه‌ای از ۷ نوع کابل فیبر نوری آماده کرده‌ام که می‌تونه به کاربران کمک کنه تا راحت‌تر تصمیم بگیرند کدوم نوع برای نیازشون مناسب‌تره.
| نوع کابل | مشخصات اصلی | مزایا | کاربردها |
|---|---|---|---|
| Tight Buffered | فیبر با روکشی محکم (900 میکرون) | نصب آسان، مناسب برای محیط داخلی، مقاومت مکانیکی خوب در فواصل کوتاه | کابل‌کشی داخلی، رک‌ها، فضاهای اداری |
| Loose Tube | فیبرها داخل تیوب‌های شل با ژل رطوبت‌گیر | مقاوم در برابر آب و حرارت، مناسب برای فواصل طولانی | فضای بیرونی، پروژه‌های مخابراتی، نصب زیر زمین |
| Armored | لایه فلزی محافظ (معمولاً فولادی) | مقاومت بالا در برابر ضربه، فشردگی و جوندگان | محیط‌های صنعتی، زیر زمین بدون لوله محافظ |
| Distribution | چند فیبر Tight Buffered در یک لایه مرکزی | نصب ساده، مناسب برای مسیرهای داخلی، وزن کم | شبکه‌های ساختمانی LAN، مسیرهای افقی یا عمودی |
| Breakout | هر فیبر جداگانه با بافر و ژاکت مخصوص | Termination آسان، مقاومت بیشتر از کابل Distribution | دیتاسنترها، نقاط نیاز به اتصال مستقیم به دستگاه |
| Ribbon | فیبرها به صورت نواری (چسبیده به هم) | فیوژن اسپلیس سریع‌تر، مناسب برای ظرفیت‌های بالا | دیتاسنترها، شبکه‌های شهری (FTTx)، پروژه‌های با تعداد زیاد فیبر |
| Indoor/Outdoor | ترکیب ویژگی‌های کابل داخلی و بیرونی | مقاوم در برابر رطوبت و نور خورشید، امکان استفاده بدون قطع کابل | پروژه‌هایی که کابل از فضای باز وارد ساختمان می‌شود |
چکیده و خلاصه مقاله
در این مقاله، به بررسی انواع کابل‌های فیبر نوری از نظر ساختار فیزیکی پرداخته شده است. کابل‌های Tight Buffered برای محیط‌های داخلی مناسب و نصب آسانی دارند. Loose Tube برای فواصل طولانی و محیط‌های بیرونی طراحی شده و در برابر رطوبت مقاوم است. کابل‌های Armored دارای لایه فلزی محافظ هستند و در محیط‌های صنعتی استفاده می‌شوند.
کابل‌های Distribution مناسب برای کابل‌کشی داخلی و مسیرهای افقی هستند. کابل‌های Breakout برای اتصال مستقیم به دستگاه‌ها در دیتاسنترها مناسب‌اند. کابل‌های Ribbon برای ظرفیت‌های بالا و سرعت فیوژن اسپلیس سریع‌تر طراحی شده‌اند. همچنین، کابل‌های Indoor/Outdoor ترکیبی از ویژگی‌های کابل‌های داخلی و بیرونی برای پروژه‌هایی که نیاز به اتصال پیوسته بین فضای باز و داخل دارند، مناسب هستند.
این مقاله به خوانندگان کمک می‌کند تا با توجه به نیاز پروژه خود، کابل مناسب را انتخاب کنند.
چه عواملی می‌تواند عملکرد کابل‌های فیبر نوری را تحت تاثیر قرار دهد؟
عواملی مانند کشش زیاد، آسیب‌های فیزیکی، خمیدگی بیش از حد، و شرایط محیطی می‌توانند عملکرد کابل‌های فیبر نوری را تحت تاثیر قرار دهند.
کابل‌های فیبر نوری برای انتقال کدام نوع داده‌ها استفاده می‌شوند؟
کابل‌های فیبر نوری برای انتقال داده‌های دیجیتال، ویدئو، صدا و سیگنال‌های نوری با سرعت بالا استفاده می‌شوند.
تفاوت فیوژن اسپلیس و کانکتور در اتصال کابل‌های فیبر نوری چیست؟
فیوژن اسپلیس اتصال دائمی و با کیفیت بالاتری ایجاد می‌کند، در حالی که کانکتورها برای اتصال موقت و راحت‌تر به کار می‌روند.
آیا فیبر نوری با کابل‌های مسی جایگزین می‌شود؟
فیبر نوری در بسیاری از موارد به دلیل سرعت بالاتر و تلفات کمتر، جایگزین کابل‌های مسی در شبکه‌ها شده است، اما در برخی کاربردهای خاص مانند تغذیه برق، همچنان کابل‌های مسی کاربرد دارند.
آیا کابل‌های فیبر نوری در دماهای مختلف عملکرد خوبی دارند؟
بله، کابل‌های فیبر نوری در دماهای مختلف عملکرد خوبی دارند، اما باید از مدل‌های مخصوص برای دماهای شدید (مانند کابل‌های Loose Tube برای محیط‌های بیرونی) استفاده شود.
