انتقال تصاویر در سیستمهای دوربین مداربسته، فقط یک قابلیت جانبی نیست؛ بلکه ستون اصلی هر پروژه نظارتی موفق بهشمار میرود. کیفیت، پایداری و امنیت تصاویر دریافتی مستقیماً به نوع تجهیزات انتقال تصویر و نحوه طراحی زیرساخت وابسته است.
در پروژههای انتقال تصاویر دوربینهای مداربسته، انتخاب صحیح کابلها، تجهیزات شبکه، منابع تغذیه و دستگاههای ذخیرهسازی نقش تعیینکنندهای در کاهش افت تصویر، افزایش طول عمر سیستم و جلوگیری از هزینههای دوبارهکاری دارد.
شناخت تجهیزات پرکاربرد و انتخاب آگاهانه آنها، مسیر اجرای یک سیستم نظارتی حرفهای، پایدار و قابل توسعه را هموار میکند و تفاوت میان یک پروژه معمولی و یک پروژه استاندارد را رقم میزند.
خرید تجهیزات شبکه
برای خرید آنلاین تجهیزات شبکه ازمعتبرترین برندها با بهترین قیمت و تضمین کیفیت از فروشگاه نتورک شاپ بازدید نمائید.
فهرست تیتر مطالب
در دنیای امروز، سیستمهای دوربین مداربسته (CCTV) نقش حیاتی در تأمین امنیت، نظارت و کنترل ایفا میکنند. اما آنچه این سیستمها را کارآمد میسازد، نه تنها دوربینها، بلکه تجهیزات انتقال تصاویر است که تصاویر را از دوربین به دستگاههای ضبط یا نمایشگر منتقل میکند.
تصور کنید در یک پروژه بزرگ مانند نظارت بر یک کارخانه یا یک مرکز تجاری، تصاویر با تأخیر یا کیفیت پایین منتقل شوند – این میتواند فاجعهبار باشد!
در این مقاله، به بررسی تجهیزات پرکاربرد در پروژههای انتقال تصاویر میپردازیم. این بررسی نه تنها کامل و کاربردی است، بلکه با تمرکز بر جنبههای نوین مانند ادغام با فناوریهای هوشمند، متفاوت از مقالات رایج خواهد بود. ما بر اساس تحقیقات اخیر و تجربیات عملی، مزایا، معایب و نکات نصب را پوشش میدهیم تا بتوانید انتخابی هوشمندانه داشته باشید.
چرا انتقال تصاویر اهمیت دارد؟
انتقال تصاویر در سیستمهای CCTV شامل تبدیل سیگنالهای ویدئویی از دوربین به فرمت قابل ذخیره یا نمایش است. این فرآیند میتواند کابلی، بیسیم یا مبتنی بر شبکه باشد.
طبق گزارشهای اخیر، بیش از 70% مشکلات سیستمهای CCTV مربوط به تجهیزات انتقال است، مانند نویز، فاصله زیاد یا تداخل سیگنال. انتخاب تجهیزات مناسب نه تنها کیفیت را افزایش میدهد، بلکه هزینهها را کاهش میدهد. در ادامه، تجهیزات را بر اساس انواع سیستمها (آنالوگ و دیجیتال/IP) دستهبندی میکنیم.
انواع سیستمهای انتقال تصاویر
قبل از بررسی تجهیزات، باید بدانید سیستمهای CCTV به دو دسته اصلی تقسیم میشوند:
- سیستمهای آنالوگ: ساده و ارزان، اما محدود به فواصل کوتاه.
- سیستمهای دیجیتال/IP: پیشرفته، با کیفیت بالا و قابلیت ادغام با شبکههای هوشمند.
حالا بیایید تا با هم به تجهیزات پرکاربرد بپردازیم.

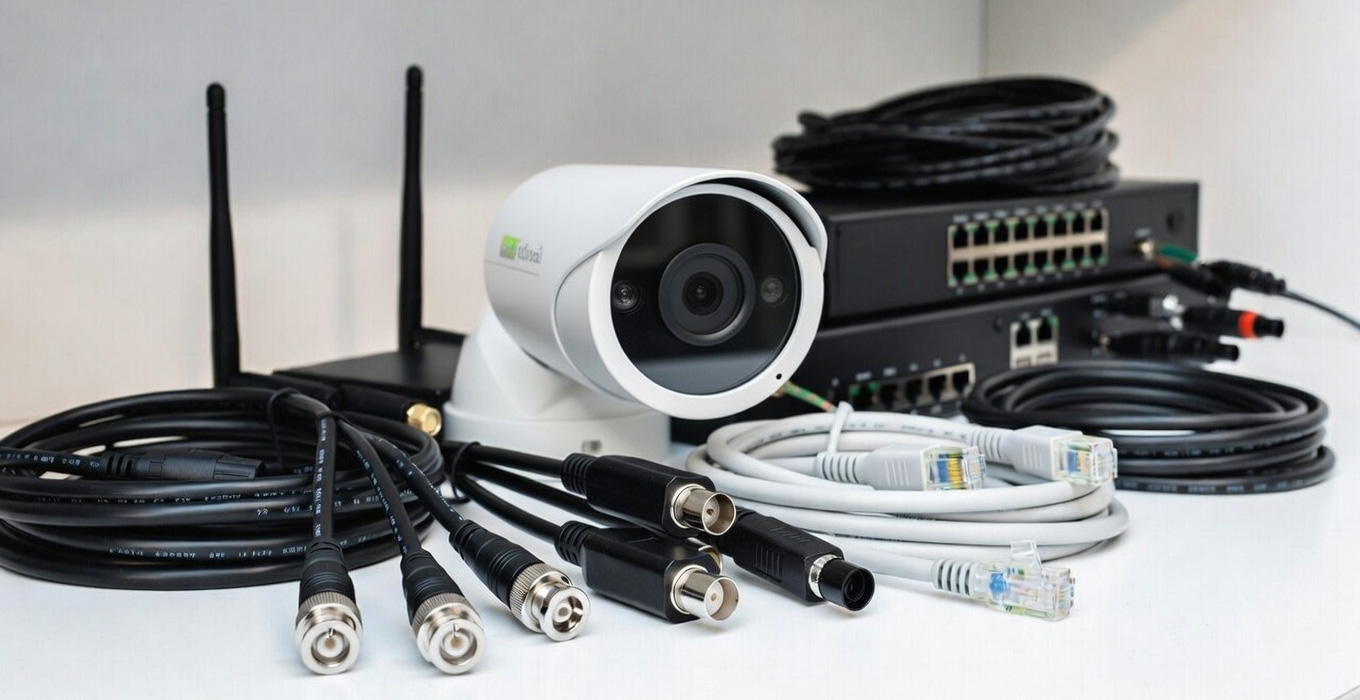

تجهیزات پرکاربرد برای انتقال تصویر
در این قسمت به بررسی تجهیزات پرکاربرد و ضروری در پروژههای انتقال تصاویر دوربینهای مداربسته میپردازیم و نکات کاربردی برای انتخاب هر یک ارائه میکنیم.

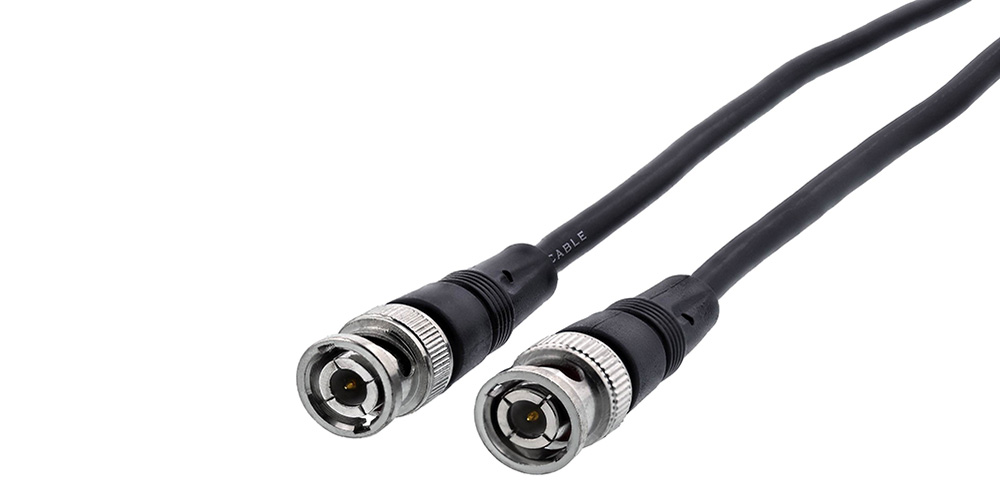

1. کابلهای کواکسیال (Coaxial Cables)
کابل کواکسیال، مانند RG59 یا RG6، یکی از قدیمیترین و پرکاربردترین تجهیزات برای انتقال سیگنالهای آنالوگ است. این کابلها سیگنال ویدئو را از دوربین به دستگاه DVR منتقل میکنند و اغلب با فیش BNC اتصال مییابند.
| ویژگی | توضیح |
|---|---|
| مزایا | مقاوم در برابر نویز الکترومغناطیسی، مناسب برای فواصل تا 300 متر، هزینه پایین. |
| معایب | کیفیت پایین در فواصل طولانی، عدم پشتیبانی از PoE (تغذیه از طریق کابل). |
| کاربرد | پروژههای کوچک مانند خانهها یا فروشگاهها. |
نکته کاربردی: برای کاهش افت سیگنال، از کابلهای با شیلدینگ بالا استفاده کنید. در پروژههای بزرگ، ترکیب با بالونهای ویدئو توصیه میشود.

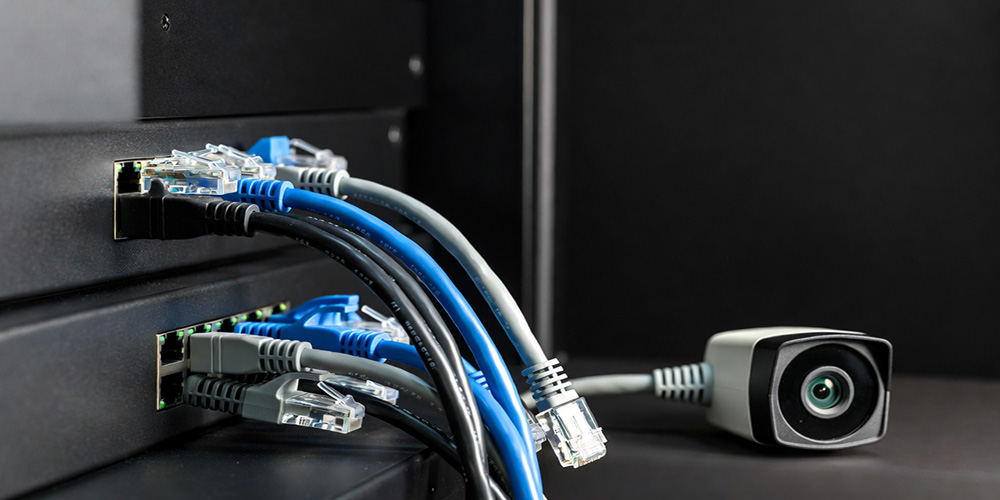

2. کابلهای شبکه (Ethernet Cables مانند CAT5e/CAT6)
برای سیستمهای IP، کابلهای شبکه استاندارد هستند. این کابلها دادههای دیجیتال را منتقل میکنند و میتوانند برق را نیز (از طریق PoE) تأمین کنند.
| ویژگی | توضیح |
|---|---|
| مزایا | کیفیت بالا (تا 4K)، فواصل تا 100 متر، ادغام آسان با شبکههای موجود. |
| معایب | حساس به تداخل، نیاز به سوئیچهای شبکه. |
| کاربرد | پروژههای متوسط تا بزرگ مانند ادارات یا شهرهای هوشمند. |
نکته متفاوت: در پروژههای نوین، از CAT6a برای پشتیبانی از 10Gbps استفاده کنید تا سیستم را برای آینده آماده کنید. مثلاً در یک پروژه نظارت شهری، این کابلها میتوانند با سنسورهای IoT ادغام شوند
3. بالونهای ویدئو (Video Baluns)
بالونها مبدلهایی هستند که سیگنال آنالوگ را از طریق کابلهای UTP (مانند CAT5) منتقل میکنند. این تجهیزات برای تبدیل سیستمهای آنالوگ به دیجیتال بدون تغییر کابلکشی ایدهآلاند.
| ویژگی | توضیح |
|---|---|
| مزایا | کاهش هزینه کابلکشی، فواصل تا 600 متر، ساده در نصب. |
| معایب | ممکن است کیفیت را کمی کاهش دهد، نیاز به جفت بالون. |
| کاربرد | ارتقای سیستمهای قدیمی بدون تعویض کابلها. |
نکته کاربردی: برای پروژههای با بودجه محدود، بالونهای پسیو (بدون نیاز به برق) را انتخاب کنید، اما برای کیفیت بهتر، از مدلهای اکتیو استفاده نمایید.
4. تجهیزات بیسیم (Wireless Transmitters)
برای پروژههایی که کابلکشی دشوار است (مانند مناطق روستایی یا ساختمانهای تاریخی)، فرستندههای بیسیم گزینهای عالی هستند. این تجهیزات سیگنال را از طریق وایفای یا رادیویی منتقل میکنند.
| ویژگی | توضیح |
|---|---|
| مزایا | بدون نیاز به کابل، انعطافپذیر، مناسب برای فواصل تا 1 کیلومتر. |
| معایب | حساس به تداخل (مانند دیوارها یا امواج دیگر)، امنیت پایینتر. |
| کاربرد | نظارت موقت یا مناطق وسیع مانند پارکها. |
نکته جذاب: در پروژههای مدرن، از فرستندههای با رمزنگاری AES استفاده کنید تا از هک شدن جلوگیری شود. مثلاً در یک مزرعه، این تجهیزات میتوانند با droneها ادغام شوند.
5. کابلهای فیبر نوری (Fiber Optic Cables)
برای فواصل طولانی (بیش از 1 کیلومتر) یا محیطهای پرنویز، فیبر نوری بهترین انتخاب است. این کابلها سیگنال را با سرعت نور منتقل میکنند.
| ویژگی | توضیح |
|---|---|
| مزایا | کیفیت عالی بدون افت، ایمن در برابر تداخل، فواصل نامحدود. |
| معایب | هزینه بالا، نیاز به تجهیزات مبدل. |
| کاربرد | پروژههای بزرگ مانند فرودگاهها یا شهرها. |
نکته کاربردی: از فیبرهای تکمود برای فواصل دور استفاده کنید و همیشه تست سیگنال انجام دهید.

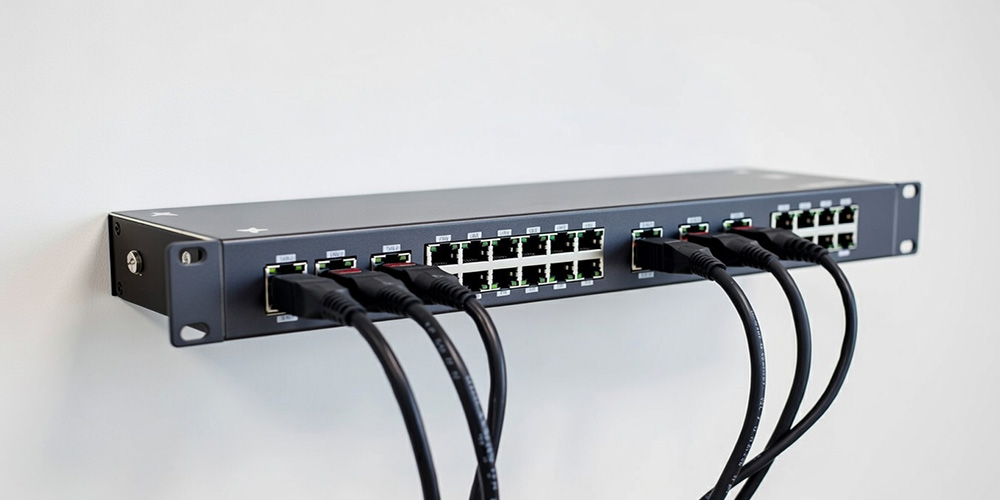

6. سوئیچهای PoE (Power over Ethernet Switches)
این سوئیچها برق و داده را از طریق یک کابل منتقل میکنند و برای سیستمهای IP ضروریاند.
| ویژگی | توضیح |
|---|---|
| مزایا | کاهش کابلکشی، مدیریت آسان، پشتیبانی از چندین دوربین. |
| معایب | محدودیت توان (تا 30 وات per port)، گرمای بالا. |
| کاربرد | شبکههای بزرگ با دوربینهای PoE. |
نکته متفاوت: در پروژههای هوشمند، سوئیچهای مدیریتشده را انتخاب کنید تا بتوانید ترافیک را اولویتبندی کنید.
نکات کاربردی برای انتخاب و نصب
انتخاب و نصب درست تجهیزات انتقال تصاویر، عامل اصلی موفقیت و پایداری هر پروژه دوربین مداربسته است. یک اشتباه کوچک در این مرحله میتواند کیفیت تصاویر را کاهش دهد، هزینه تعمیرات را بالا ببرد یا حتی کل سیستم را از کار بیندازد. در این بخش، مهمترین توصیههای عملی و تجربی را برای انتخاب هوشمندانه و نصب حرفهای گردآوری کردهایم تا پروژه شما با بالاترین کارایی و کمترین مشکل اجرا شود.
- ارزیابی نیازها: فاصله، بودجه و کیفیت را در نظر بگیرید. برای فواصل کوتاه، کواکسیال کافی است؛ برای بلند، فیبر یا بیسیم.
- امنیت: همیشه از رمزنگاری استفاده کنید، به ویژه در سیستمهای بیسیم.
- ادغام نوین: تجهیزات را با AI ادغام کنید تا تشخیص خودکار انجام شود.
- نگهداری: کابلها را در برابر رطوبت و UV محافظت کنید.
- هزینه تقریبی: یک سیستم پایه با کابل کواکسیال حدود 5-10 میلیون تومان؛ سیستم IP پیشرفته تا 50 میلیون.
نتیجهگیری
انتخاب تجهیزات انتقال تصاویر مناسب نه تنها کیفیت نظارت را افزایش میدهد، بلکه هزینههای نصب و نگهداری را کاهش میدهد. ترکیبی از کابلها، مبدلها، منابع تغذیه، رکها و تجهیزات شبکه به شکل هماهنگ، پروژههای مداربسته را پایدار و حرفهای میکند.
اگر بهدنبال خرید تجهیزات انتقال تصاویر دوربین مداربسته با کیفیت، اصل و متناسب با نیاز پروژه هستید، نتورک شاپ انتخابی مطمئن برای شماست. در نتورک شاپ میتوانید با تنوع کامل تجهیزات، مشاوره تخصصی و قیمت رقابتی، بهترین گزینه را برای اجرای پروژههای نظارتی پایدار و حرفهای انتخاب کنید.
تفاوت بین DVR و NVR چیست؟
DVR برای سیستمهای آنالوگ و NVR برای IP. NVR کیفیت بالاتر و قابلیتهای شبکهای بیشتری دارد.
تفاوت بین سیستمهای آنالوگ و IP چیست؟
سیستمهای آنالوگ از کابل کواکسیال برای سیگنالهای ویدئویی استفاده میکنند و ارزانتر هستند، اما کیفیت پایینتری دارند. سیستمهای IP دیجیتال هستند، از کابل اترنت استفاده میکنند و کیفیت بالا با قابلیتهای هوشمند مانند PoE ارائه میدهند.
بالون ویدئو چیست و چه کاربردی دارد؟
مبدلی برای انتقال سیگنال آنالوگ از طریق کابل UTP، ایدهآل برای ارتقای سیستمهای قدیمی بدون تعویض کابلکشی، تا ۶۰۰ متر.
تفاوت فشردهسازی سختافزاری و نرمافزاری چیست؟
سختافزاری سریعتر و کارآمدتر است و CPU را کمتر اشغال میکند، در حالی که نرمافزاری انعطافپذیرتر اما کندتر است.
چگونه دوربین مناسب برای پروژه انتخاب کنیم؟
بر اساس فاصله، نور محیط، رزولوشن و نوع انتقال (آنالوگ یا IP). برای محیطهای تاریک، دوربینهای IR انتخاب کنید.

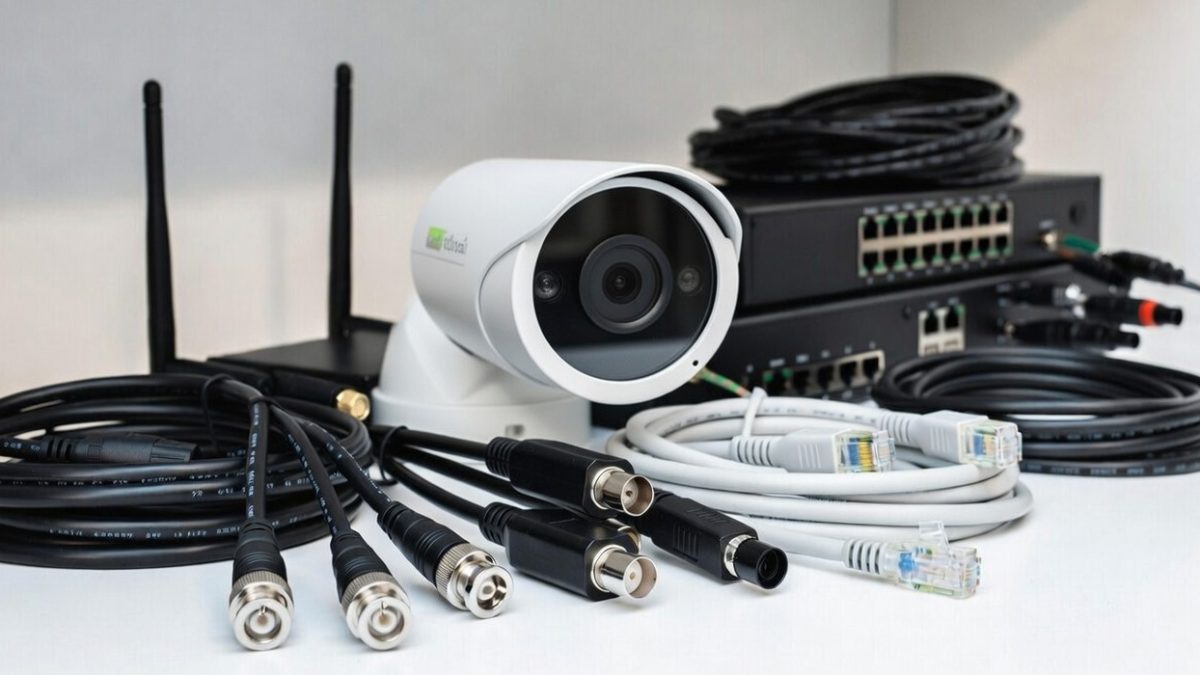

بررسی تجهیزات پرکاربرد در پروژههای انتقال تصاویر دوربینهای مداربسته
