لینک وایرلس یکی از کلیدی‌ترین اجزای شبکه‌های ارتباطی مدرن است؛ مسیری نامرئی که اطلاعات را از نقطه‌ای به نقطه‌ی دیگر، بدون نیاز به کابل، با سرعتی بالا منتقل می‌کند. اما کیفیت این مسیر بی‌سیم تنها به قدرت آنتن یا برند تجهیزات بستگی ندارد. در پسِ هر لینک وایرلس پایدار، محاسبات دقیقی نهفته است که از جمله مهمترین آنها، بررسی زون فرنل (Fresnel Zone) و محاسبه صحیح پارامترهای لینک است.
زون فرنل در واقع همان محدوده‌ی حیاتی اطراف مسیر سیگنال است که کوچک‌ترین مانع در آن می‌تواند باعث افت کیفیت، تأخیر، یا حتی قطع کامل ارتباط شود. طراحان حرفه‌ای شبکه با تحلیل دقیق این ناحیه و تنظیم ارتفاع آنتن‌ها، فاصله و فرکانس کاری، اطمینان حاصل می‌کنند که لینک وایرلس نه‌تنها برقرار شود، بلکه پایدار، سریع و بدون تداخل باقی بماند.
اما آیا می‌دانید که زون فرنل چگونه محاسبه می‌شود، و چرا در طراحی و محاسبه لینک وایرلس نباید نادیده گرفته شود. و چطور می‌شود با چند محاسبه ساده، از بروز خطاهای پرهزینه در طراحی لینک‌های Outdoor جلوگیری کرد؟؟!!
خرید تجهیزات شبکه
برای خرید آنلاین تجهیزات شبکه از معتبرترین برندها با بهترین قیمت و تضمین کیفیت از فروشگاه نتورک شاپ بازدید نمائید.
لیست موارد بررسی شده
در دنیای پرسرعت شبکه‌های بی‌سیم، جایی که داده‌ها مانند جریان آب از هوا عبور می‌کنند، یک مفهوم فیزیکی قدیمی اما حیاتی وجود دارد که اغلب نادیده گرفته می‌شود: منطقه فرنل (Fresnel Zone).
تصور کنید لینک وایرلس شما مانند یک جاده مستقیم است، اما اگر اطراف این جاده پر از موانع باشد، حتی اگر خود جاده خالی به نظر برسد، ترافیک داده‌های شما مختل می‌شود.
این مقاله برای وبلاگ نتورک شاپ، به بررسی عمیق این مفهوم می‌پردازد و نشان می‌دهد چگونه منطقه فرنل می‌تواند کیفیت لینک شما را دگرگون کند. ما نه تنها به تئوری می‌پردازیم، بلکه با مثال‌های واقعی، فرمول‌های کاربردی و نکات متفاوت، به شما کمک می‌کنیم تا لینک‌های خود را بهینه کنید. بیایید سفرمان را شروع کنیم!
منطقه فرنل چیست؟

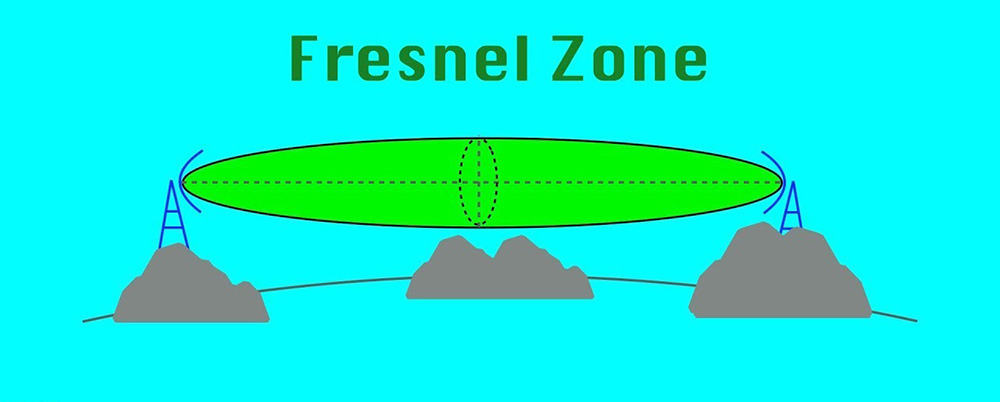

نام منطقه فرنل از نام فیزیکدان فرانسوی، آگوستین-ژان فرنل گرفته شده که در قرن نوزدهم، رفتار امواج نوری را مطالعه کرد. اما در دنیای ارتباطات بی‌سیم، این مفهوم به مناطق بیضی‌شکل (الیپتیک) اطراف مسیر مستقیم بین فرستنده و گیرنده اشاره دارد.
برخلاف تصور رایج که سیگنال‌ها فقط در یک خط مستقیم حرکت می‌کنند، امواج رادیویی مانند RF (رادیو فرکانسی) در فضایی گسترده‌تر پخش می‌شوند. این مناطق مانند لایه‌های پیاز هستند: منطقه اول (n=1) بیشترین اهمیت را دارد، زیرا بیش از ۷۰ درصد انرژی سیگنال در آن متمرکز است.
تصور کنید سیگنال بی‌سیم شما مانند یک پرتو نور است که از یک فانوس دریایی می‌تابد. اگر فقط به خط مستقیم نگاه کنید، ممکن است فکر کنید همه چیز عالی است، اما امواج در واقع در مسیرهای کمی منحرف‌شده (دیفراکشن) نیز حرکت می‌کنند. این منحرف‌شدن‌ها باعث می‌شود سیگنال‌ها با فازهای مختلف به گیرنده برسند. اگر فازها هم‌ساز باشند، سیگنال قوی‌تر می‌شود؛ اما اگر ناهم‌ساز، سیگنال ضعیف یا حتی از بین می‌رود. منطقه فرنل دقیقاً این فضا را تعریف می‌کند – جایی که امواج می‌توانند بدون تداخل مخرب حرکت کنند.
برای جذابیت بیشتر، بیایید آن را به یک کنسرت موسیقی تشبیه کنیم: نوازندگان (امواج) باید در هماهنگی کامل باشند. اگر یک نوازنده (مانع در منطقه فرنل) خارج از ریتم بزند، کل موسیقی به هم می‌ریزد!
فرمول محاسبه منطقه فرنل: ابزار کاربردی برای مهندسان

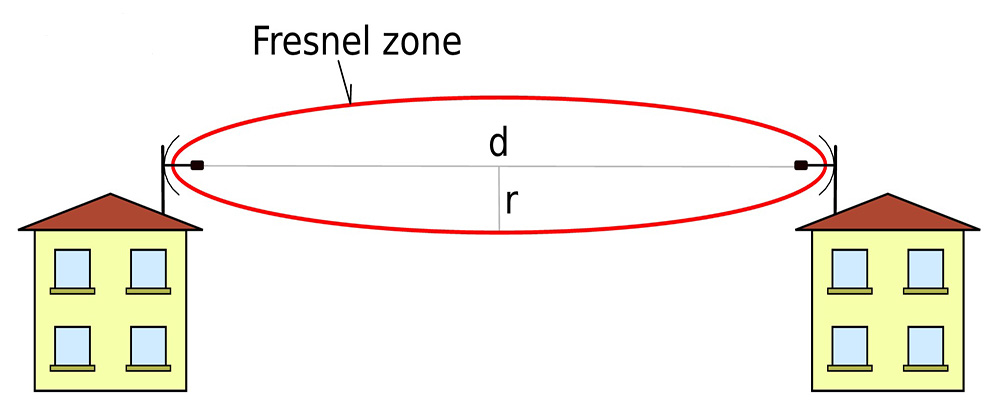

حالا بیایید به بخش فنی بپردازیم. شعاع منطقه فرنل (r) در نقطه‌ای خاص از مسیر، با فرمول زیر محاسبه می‌شود:
r = 17.32 × √( (d₁ × d₂) / (f × D))
که در آن:
| نماد | توضیح |
|---|---|
| r | شعاع زون فرنل (بر حسب متر) |
| d₁ | فاصله از فرستنده تا نقطه مورد نظر (کیلومتر) |
| d₂ | فاصله از نقطه مورد نظر تا گیرنده (کیلومتر) |
| D | فاصله کل بین دو آنتن (کیلومتر) |
| f | فرکانس سیگنال (گیگاهرتز) |
مثال عددی : فرض کنید دو نقطه با فاصله‌ی 5 کیلومتر و فرکانس کاری 5.8 گیگاهرتز داریم. در وسط مسیر یعنی جایی که d1=d2=2.5d_1 = d_2 = 2.5 است:
r = 17.32 × √((2.5 × 2.5) / (5.8 × 5)) ≈ 5.1 متر
یعنی در وسط مسیر باید حداقل ۶۰٪ از شعاع ۵.۱ متر (حدود ۳ متر) از هر طرف مسیر سیگنال آزاد باشد.
تأثیر منطقه فرنل بر کیفیت لینک: چرا باید مراقب باشید؟

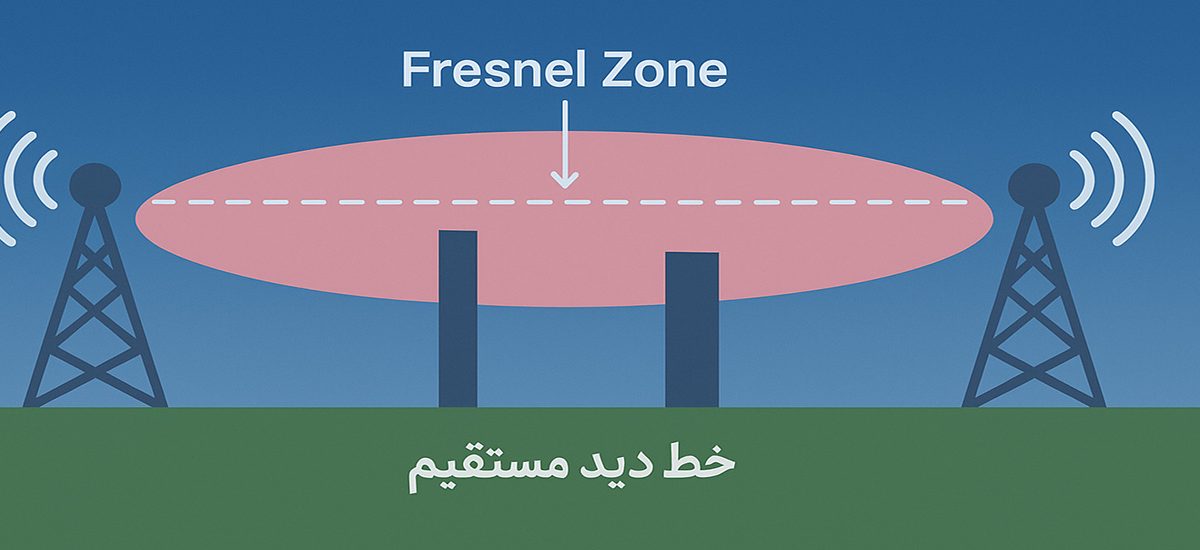

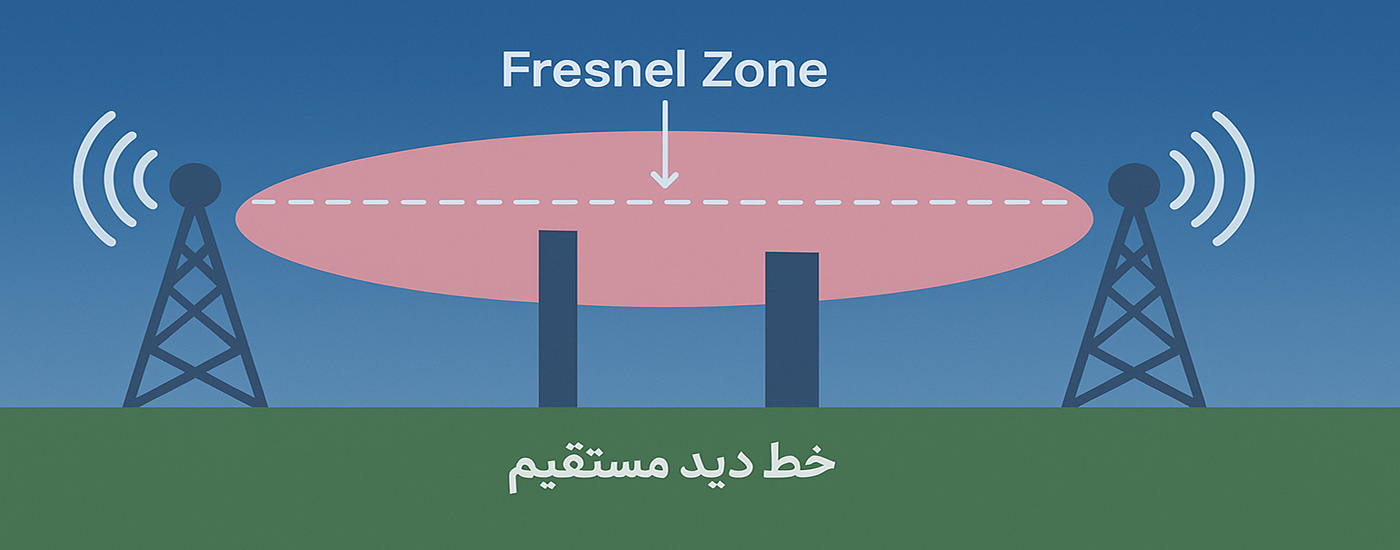

کیفیت لینک وایرلس مستقیماً به پاک بودن منطقه فرنل بستگی دارد. اگر مانعی مانند درخت، ساختمان یا حتی زمین (در لینک‌های طولانی) وارد منطقه اول شود، سیگنال دچار:
- اتلاف سیگنال (Path Loss): حتی ۲۰% انسداد می‌تواند ۶ دسی‌بل افت سیگنال ایجاد کند.
- تداخل فازی (Phase Interference): امواج منعکس‌شده باعث نوسان سیگنال می‌شوند.
- کاهش پهنای باند: لینک‌های پرسرعت مانند Wi-Fi 6 یا مایکروویو، حساس‌تر هستند.
طبق استانداردهای مهندسی، حداقل ۶۰% منطقه اول باید خالی باشد تا لینک وایرلس پایدار بماند. در لینک‌های طولانی (بالای ۱۰ کیلومتر)، حتی انحنای زمین می‌تواند منطقه فرنل را تحت تأثیر قرار دهد – اینجاست که ارتفاع آنتن‌ها حیاتی می‌شود.
مثال واقعی: در یک پروژه روستایی، لینک ۳ کیلومتری بین دو روستا با فرکانس ۵ گیگاهرتز، به دلیل یک درخت در وسط مسیر، سیگنال ۵۰% افت کرد. با جابجایی آنتن‌ها، کیفیت به ۹۵% رسید!
برای متفاوت بودن، فکر کنید به لینک‌های ۵G: در شهرهای شلوغ، ساختمان‌ها مانند “دیوارهای نامرئی” عمل می‌کنند و منطقه فرنل را مختل می‌کنند، که باعث نیاز به repeaterهای بیشتر می‌شود.
نکات کاربردی و متفاوت برای بهینه‌سازی لینک
برای تبدیل دانش به عمل، در ادامه به بررسی راهکارهای کلیدی و نوآورانه برای بهبود کیفیت لینک وایرلس می‌پردازیم.
- بررسی سایت: قبل از نصب، از ابزارهای GIS (مانند Google Earth با افزونه Fresnel Zone) برای شبیه‌سازی استفاده کنید.
- ارتفاع آنتن: افزایش ارتفاع می‌تواند منطقه فرنل را از موانع دور کند.
فرمول ساده: ارتفاع مورد نیاز ≈ r_max + ارتفاع مانع. - انتخاب فرکانس: فرکانس پایین‌تر (مثل ۹۰۰ مگاهرتز) منطقه بزرگتری دارد اما کمتر حساس به موانع است – ایده‌آل برای مناطق جنگلی.
- تکنولوژی‌های نوین: استفاده از MIMO (Multiple Input Multiple Output) می‌تواند تداخل فرنل را کاهش دهد، اما هنوز جایگزین پاک‌سازی مسیر نیست.
- نکته متفاوت: بازی با طبیعت: در برخی موارد، موانع طبیعی مانند تپه‌ها می‌توانند به عنوان بازتابنده عمل کنند و سیگنال را تقویت کنند – اما این نیاز به محاسبات دقیق دارد!
همچنین، برای لینک‌های GNSS/GPS، منطقه فرنل در جلوگیری از multipath (چندمسیره) حیاتی است.
نتیجه‌گیری: منطقه فرنل، قهرمان ناشناخته شبکه‌ها
منطقه فرنل نه تنها یک مفهوم تئوریک است، بلکه کلیدی برای لینک وایرلس پایدار و باکیفیت. با درک آن، می‌توانید از مشکلات رایج مانند افت سیگنال جلوگیری کنید و شبکه‌های خود را به سطح حرفه‌ای برسانید.
در نتورک شاپ، ما همیشه تأکید داریم: “کیفیت لینک وایرلس از هوا شروع می‌شود!” اگر سؤالی دارید یا نیاز به تجهیزات برای بهینه‌سازی دارید، در کامنت‌ها بنویسید. حالا نوبت شماست – لینک بعدی‌تان را با فرنل چک کنید!
اگر قصد طراحی یا بهینه‌سازی لینک وایرلس دارید، می‌توانید از تیم فنی نتورک شاپ برای مشاوره طراحی لینک، انتخاب آنتن و تجهیزات مناسب استفاده کنید.
با شناخت دقیق مفاهیمی مثل زون فرنل، می‌توانید بازده واقعی تجهیزات خود را تا دو برابر افزایش دهید.
آیا در اینترنت اشیاء (IoT) منطقه فرنل مهم است؟
بله، در سنسورهای بی‌سیم دوربرد مانند LoRa، موانع می‌توانند پوشش را کاهش دهند.
آیا منطقه فرنل فقط برای RF است؟
خیر، این مفهوم در امواج نوری، صوتی و حتی لیزر نیز اعمال می‌شود، اما در شبکه‌های بی‌سیم رایج‌تر است.
چگونه در شهرهای شلوغ منطقه فرنل را مدیریت کنیم؟
از آنتن‌های directional با زاویه مناسب استفاده کنید و لینک‌ها را کوتاه نگه دارید تا موانع کمتر تأثیرگذار باشند.
آیا نرم‌افزاری برای محاسبه منطقه فرنل وجود دارد؟
بله، ابزارهایی مانند Ubiquiti AirLink یا Radio Mobile رایگان هستند و مسیر و موانع را شبیه‌سازی می‌کنند.
تفاوت منطقه فرنل در فرکانس‌های پایین و بالا چیست؟
فرکانس پایین (مانند ۹۰۰ مگاهرتز) منطقه بزرگتری دارد اما کمتر حساس به موانع است، ایده‌آل برای مناطق جنگلی.
