لینکهای وایرلس امروزه به یکی از مهمترین بسترهای ارتباطی در شبکههای مدرن تبدیل شدهاند؛ از اتصال ساختمانها و سایتهای دوردست گرفته تا ایجاد لینکهای پرسرعت در شرایطی که کابلکشی امکانپذیر یا مقرونبهصرفه نیست. اما راهاندازی یک لینک وایرلس پایدار و باکیفیت، تنها به نصب تجهیزات ختم نمیشود و نیازمند طراحی اصولی، محاسبات دقیق و شناخت عمیق پارامترهای رادیویی است.
یکی از کلیدیترین مفاهیمی که مستقیماً بر برد، کیفیت، پایداری و حتی قانونی بودن یک لینک بیسیم تأثیر میگذارد، توان تشعشعی مؤثر یا EIRP است. محاسبه صحیح EIRP به ما کمک میکند تا با کمترین توان ممکن، بهترین عملکرد را از لینک وایرلس دریافت کنیم، از ایجاد نویز و تداخل جلوگیری کنیم و لینکهایی حرفهای، پایدار و استاندارد طراحی و پیادهسازی نماییم.
خرید تجهیزات شبکه
برای خرید آنلاین انواع تجهیزات شبکه از برندهای معتبر با بهترین قیمت و تضمین کیفیت از فروشگاه نتورک شاپ بازدید نمائید.
فهرست عناوین مقاله
در دنیای پرسرعت ارتباطات بیسیم، جایی که دادهها مانند امواج نامرئی در هوا جابهجا میشوند، درک مفاهیم کلیدی مانند EIRP (Effective Isotropic Radiated Power) یا توان تشعشعی موثر ایزوتروپیک، نه تنها یک ضرورت فنی است، بلکه کلیدی برای طراحی لینکهای کارآمد و قانونی است.
تصور کنید در حال راهاندازی یک لینک وایرلس نقطهبهنقطه برای یک روستای دورافتاده هستید؛ اگر EIRP را اشتباه محاسبه کنید، ممکن است سیگنال ضعیف شود یا حتی قوانین رادیویی را نقض کنید و جریمه شوید!
در این مقاله از وبلاگ نتورک شاپ، ما به صورت کامل، کاربردی و جذاب به بررسی محاسبه EIRP میپردازیم. نه تنها فرمولها و مثالها را پوشش میدهیم، بلکه نکات متفاوت و عملی را هم اضافه میکنیم تا مقالهای بینقص و مفید برای شما تهیه کنیم.
بیایید با یک داستان واقعی شروع کنیم: در سال ۲۰۲۳، یک شرکت مخابراتی در ایران به دلیل محاسبه نادرست EIRP در لینکهای ۵G، با تداخل سیگنال مواجه شد و میلیونها تومان ضرر کرد. حالا، چگونه از چنین اشتباهاتی جلوگیری کنیم؟
چرا EIRP اهمیت دارد؟
EIRP معیاری است که نشان میدهد یک سیستم فرستنده (شامل فرستنده، آنتن و کابلها) چقدر توان را به صورت موثر در همه جهات تشعشع میکند، انگار که یک آنتن ایزوتروپیک (که به طور یکنواخت در همه جهات تابش میکند) داریم.
این مفهوم در لینکهای وایرلس مانند Wi-Fi، مایکروویو، LTE و حتی ۵G حیاتی است. چرا؟ چون کمک میکند بودجه لینک (Link Budget) را محاسبه کنیم، که تعیینکننده برد، کیفیت سیگنال و ظرفیت شبکه است. بدون EIRP دقیق، ممکن است لینک شما ناپایدار شود یا حتی با مقررات سازمان تنظیم مقررات رادیویی (در ایران) یا FCC (در آمریکا) تداخل داشته باشد.
جالب است بدانید که در شبکههای IoT، EIRP میتواند تفاوت بین یک سنسور باتریخور کارآمد و یک سیستم پرمصرف را ایجاد کند.
EIRP چیست؟ توضیح مفهومی ساده و متفاوت

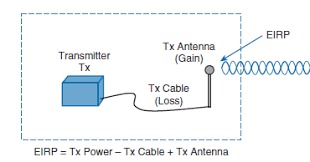

EIRP را تصور کنید مانند یک لامپ LED قدرتمند که نورش را با یک لنز متمرکز میکند: توان خام لامپ (P_t) به علاوه تمرکز لنز (گین آنتن، G_a) منهای اتلاف در سیمها (L_c). در واقع، EIRP توانی است که اگر یک آنتن ایدئال ایزوتروپیک داشتیم، برای رسیدن به همان شدت سیگنال در یک جهت خاص نیاز بود.
این مفهوم از فیزیک امواج رادیویی میآید و متفاوت از ERP (Effective Radiated Power) است که گین را نسبت به آنتن دیپول محاسبه میکند. نکته جذاب: در لینکهای وایرلس ماهوارهای، EIRP میتواند تا ۶۰ dBW برسد، در حالی که در Wi-Fi خانگی معمولاً زیر ۳۰ dBm است!
فرمول محاسبه EIRP: گامبهگام و کاربردی
محاسبه EIRP در لینکهای وایرلس ساده اما دقیق است. فرمول پایه به صورت زیر است (در واحد dB برای راحتی):

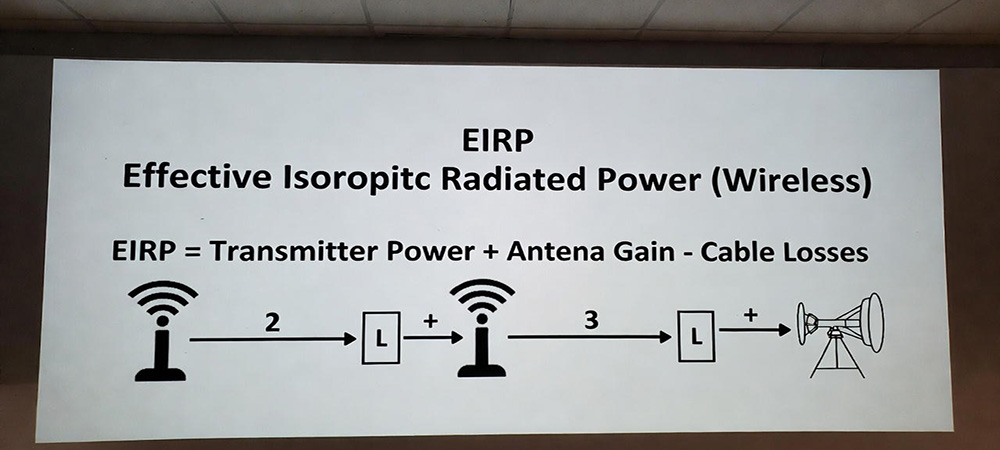

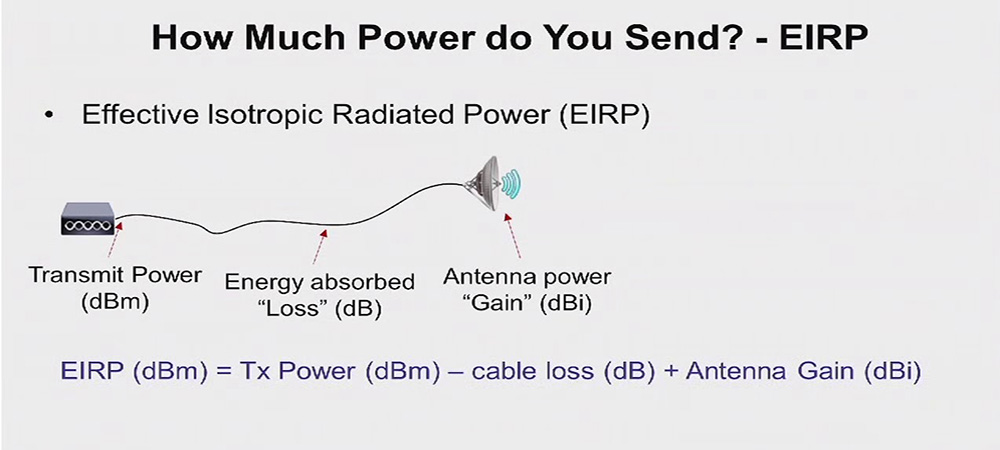

EIRP (dBm) = P_t (dBm) + G_a (dBi) – L_c (dB)
- P_t: توان خروجی فرستنده (Transmitter Power)، مثلاً ۲۰ dBm برای یک روتر Wi-Fi.
- G_a: گین آنتن (Antenna Gain)، که نشاندهنده تمرکز انرژی است، مثلاً ۱۵ dBi برای یک آنتن جهتدار.
- L_c: تلفات کابل و کانکتورها (Cable Losses)، معمولاً ۲-۵ dB بسته به طول و کیفیت کابل.
اگر واحدهای شما در وات یا میلیوات است، ابتدا به dBm تبدیل کنید: dBm = ۱۰ * log۱۰ (توان در میلیوات).
نکته متفاوت: در لینکهای وایرلس مدرن مانند ۵G NR، EIRP را برای بیمفورمینگ (Beamforming) محاسبه میکنند، جایی که گین دینامیک است.
برای مثال، در یک آرایه آنتن ۶۴ المانه، گین میتواند تا ۱۸ dB افزایش یابد!
نقش EIRP در لینکهای وایرلس: بودجه لینک و محاسبات پیشرفته
در یک لینک وایرلس، EIRP نقطه شروع بودجه لینک است. بودجه لینک (Link Budget) توان دریافتی (P_r) را پیشبینی میکند:
P_r (dBm) = EIRP (dBm) – FSPL (dB) + G_r (dBi) – L_other (dB)
- FSPL: تلفات فضای آزاد (Free Space Path Loss) = ۲۰ log۱۰ (d) + ۲۰ log۱۰ (f) + ۳۲.۴۴ (d در کیلومتر، f در MHz).
- G_r: گین آنتن گیرنده.
- L_other: تلفات اضافی مانند باران، درختان یا ساختمانها.
برای مثال، در یک لینک مایکروویو ۱۰ کیلومتری با فرکانس ۵ GHz، FSPL حدود ۱۲۰ dB است. اگر EIRP ۴۰ dBm باشد و G_r ۲۰ dBi، P_r = ۴۰ – ۱۲۰ + ۲۰ – ۱۰ (تلفات دیگر) = -۷۰ dBm، که برای یک گیرنده حساس کافی است.
جدول مقایسهای برای سناریوهای مختلف
در جدول زیر، سناریوهای مختلف طراحی لینکهای وایرلس از نظر توان خروجی رادیو، بهره آنتن، تلفات و مقدار نهایی EIRP مقایسه شدهاند تا تأثیر هر پارامتر بر عملکرد لینک، پایداری و رعایت محدودیتهای استاندارد بهصورت شفاف و قابلدرک مشخص شود.
| سناریو | P_t (dBm) | G_a (dBi) | L_c (dB) | EIRP (dBm) | برد تقریبی (km) |
|---|---|---|---|---|---|
| Wi-Fi خانگی | ۲۰ | ۵ | ۱ | ۲۴ | ۰.۱-۰.۵ |
| لینک نقطهبهنقطه روستایی | ۳۰ | ۲۴ | ۳ | ۵۱ | ۱۰-۵۰ |
| ۵G شهری | ۲۳ | ۱۵ (بیمفورمینگ) | ۲ | ۳۶ | ۰.۵-۲ |
این جدول نشان میدهد چگونه EIRP برد را افزایش میدهد، اما مراقب باشید: EIRP بیش از حد میتواند تداخل ایجاد کند.
مثالهای عملی: از Wi-Fi تا مایکروویو
فرض کنید میخواهید یک لینک Wi-Fi نقطهبهنقطه با روتر Ubiquiti NanoBeam راهاندازی کنید:
- P_t = ۲۵ dBm
- G_a = ۱۹ dBi
- L_c = ۱ dB (کابل کوتاه)
- EIRP = ۲۵ + ۱۹ – ۱ = ۴۳ dBm
حالا، برای فاصله ۵ km در ۵ GHz، FSPL ≈ ۱۱۴ dB. اگر G_r = ۱۹ dBi، P_r ≈ ۴۳ – ۱۱۴ + ۱۹ – ۵ (تلفات) = -۵۷ dBm، که عالی است (حساسیت گیرنده معمولاً -۹۰ dBm).
نکته جذاب: در ایران، طبق مقررات CRA، EIRP حداکثر برای باند ۲.۴ GHz ۳۰ dBm است، اما برای لینکهای مجوزدار میتواند بالاتر برود. همیشه چک کنید!
نکات کاربردی و متفاوت: ابزارها، اشتباهات رایج و آینده
در این بخش به نکات عملی و کمتر گفتهشده در طراحی لینکهای وایرلس میپردازیم؛ از ابزارهای کاربردی محاسبه و بررسی لینک گرفته تا اشتباهات رایجی که باعث افت کیفیت یا ناپایداری لینک میشوند و در نهایت نگاهی کوتاه به آینده لینکهای وایرلس و نقش کلیدی مدیریت صحیح EIRP در شبکههای بیسیم نسل جدید خواهیم داشت.
- ابزارهای محاسبه: از نرمافزارهایی مانند Radio Mobile یا آنلاین کالکولیتورهای Keysight استفاده کنید. حتی میتوانید با Python و کتابخانه numpy یک اسکریپت ساده بنویسید: eirp = pt + ga – lc.
- اشتباهات رایج: فراموش کردن تلفات کابل یا استفاده از گین اشتباه (dBi vs dBd). همچنین، در محیطهای شهری، فاکتورهای محیطی مانند multipath را در نظر بگیرید.
- نکته متفاوت: در عصر ۶G، EIRP با هوش مصنوعی بهینه میشود تا انرژی کمتری مصرف کند. مثلاً در شبکههای مش، الگوریتمها EIRP را دینامیک تنظیم میکنند تا باتری دستگاهها طولانیتر شود.
- ایمنی: EIRP بالا میتواند خطرات تشعشعی داشته باشد؛ همیشه SAR (Specific Absorption Rate) را چک کنید.
نتیجهگیری: EIRP، کلیدی برای لینکهای وایرلس موفق
محاسبه EIRP نه تنها یک فرمول ساده است، بلکه پلی به سوی شبکههای پایدار و کارآمد. با رعایت نکات این مقاله، میتوانید لینکهای وایرلس خود را بهینه کنید و از رقبا پیشی بگیرید. اگر سؤالی دارید یا نیاز به مثالهای بیشتر، در کامنتها بنویسید. نتورک شاپ همیشه همراه شماست!
برای راهاندازی یک لینک وایرلس پایدار و استاندارد، انتخاب صحیح تجهیزات شبکه در کنار محاسبات دقیق لینک اهمیت بالایی دارد. در نتورک شاپ میتوانید انواع تجهیزات وایرلس، رادیو، آنتن و متعلقات شبکه را با مشاوره تخصصی و ضمانت اصالت تهیه کنید.
همچنین با استفاده از ابزار آنلاین LinkCalc.ir میتوانید قبل از خرید و نصب، پارامترهای لینک وایرلس از جمله فاصله، فرکانس، توان، آنتن و EIRP را بهصورت دقیق محاسبه کرده و بهترین تجهیزات متناسب با سناریوی خود را انتخاب نمایید.
نکته کلیدی برای مبتدیان در مورد EIRP چیست؟
همیشه با مقررات محلی شروع کنید و از ابزارهای کالکولیتور برای جلوگیری از اشتباهات استفاده کنید. EIRP پلی به سوی لینکهای کارآمد است!
چرا EIRP در مقررات رادیویی محدود است؟
برای جلوگیری از تداخل با دیگر سیستمها. مثلاً FCC برای unlicensed bands حد ۳۶ dBm تعیین کرده.
تأثیر آب و هوا بر EIRP چیست؟
EIRP مستقیماً تحت تأثیر نیست، اما تلفات مسیر (مانند باران در فرکانسهای بالا) برد موثر را کاهش میدهد.
چگونه EIRP را به وات تبدیل کنیم؟
از فرمول: توان (mW) = ۱۰^(EIRP/۱۰). مثلاً ۳۰ dBm = ۱۰۰۰ mW = ۱ W.
آینده EIRP در ۶G چیست؟
با هوش مصنوعی، EIRP بهینهسازی میشود تا انرژی کمتری مصرف کند و بیمفورمینگ هوشمندتر شود.
