ابزارها نقش کلیدی در طراحی و مدیریت شبکههای بیسیم دارند؛ بهویژه زمانی که پای لینکهای وایرلس نقطهبهنقطه و امکانسنجی دقیق آنها در میان باشد.
شبیهسازی لینک قبل از نصب تجهیزات، به مهندسان و طراحان شبکه این امکان را میدهد که مسیرهای بهینه، قدرت سیگنال واقعی و تاثیر موانع محیطی را پیشبینی کنند.
با استفاده از ابزارهای پیشرفته مانند Google Earth برای تحلیل مسیر، Radio Mobile برای شبیهسازی پوشش و LinkCalc برای محاسبات دقیق بودجه لینک، میتوان شبکهای پایدار، کارآمد و کمهزینه طراحی کرد.
اهمیت این ابزارها در کاهش ریسک پروژه، صرفهجویی در زمان و هزینه، و افزایش کیفیت خدمات وایرلس غیرقابل انکار است، و انتخاب درست ابزار مناسب میتواند تفاوت بین یک لینک موفق و یک پروژه شکستخورده را رقم بزند.
خرید تجهیزات شبکه
برای خرید آنلاین تجهیزات شبکه از معتبرترین برندها با بهترین قیمت و تضمین کیفیت از فروشگاه نتورک شاپ بازدید نمائید.
لیست موارد بررسی شده
در دنیای شبکههای بیسیم، جایی که سیگنالها باید از موانع طبیعی مانند کوهها، ساختمانها و حتی انحنای زمین عبور کنند، شبیهسازی و امکانسنجی لینکها نقش حیاتی ایفا میکند.
تصور کنید قبل از سرمایهگذاری روی تجهیزات گرانقیمت، بتوانید پیشبینی کنید که آیا لینک رادیویی شما پایدار خواهد بود یا خیر. این ابزارها نه تنها زمان و هزینه را صرفهجویی میکنند، بلکه به مهندسان شبکه کمک میکنند تا تصمیمات هوشمندانهتری بگیرند.
در این مقاله، سه ابزار قدرتمند و محبوب را بررسی میکنیم: Google Earth برای visualization سهبعدی، Radio Mobile برای شبیهسازی دقیق RF، و LinkCalc برای محاسبات سریع و عملی.
این محتوا نه تنها ویژگیها و کاربردها را پوشش میدهد، بلکه نکات عملی، مثالهای واقعی و مقایسهای متفاوت ارائه میکند تا بتوانید ابزار مناسب را برای پروژههای خود انتخاب کنید. بیایید باهم بررسی کنیم!
چرا شبیهسازی لینک مهم است؟
قبل از ورود به جزئیات ابزارها، بیایید بفهمیم چرا این کار ضروری است. در شبکههای PTP (Point-to-Point) و PTMP (Point-to-Multipoint)، عوامل مانند فاصله، ارتفاع آنتن، فرکانس، نویز محیطی و موانع میتوانند عملکرد لینک را تحت تأثیر قرار دهند. بدون شبیهسازی، ممکن است با مشکلات مانند از دست رفتن سیگنال (LOS یا Line of Sight) یا تداخل روبرو شوید.
ابزارهای شبیهسازی با استفاده از دادههای جغرافیایی، مدلهای propagation (مانند Longley-Rice) و محاسبات فیزیکی، سناریوهای “چه میشود اگر؟” را آزمایش میکنند. نتیجه؟ شبکهای کارآمدتر و کاهش ریسک شکست پروژه.
ابزارهای شبیهسازی و محاسبه لینک شبکه
ابزارهای شبیهسازی و محاسبه لینک شبکه، کلید طراحی شبکههای بیسیم پایدار و بهینه هستند. با نرمافزارهایی مانند Google Earth، Radio Mobile و LinkCalc میتوان مسیرها را بررسی، کیفیت سیگنال را پیشبینی و لینکها را قبل از نصب واقعی بهینه کرد.
استفاده از این ابزارها نهتنها خطا و هزینهها را کاهش میدهد، بلکه تضمین میکند شبکهای قدرتمند و حرفهای بسازید. برای بررسی دقیق لینکها، ابزارهای زیر مورد استفاده قرار میگیرند :
۱. Google Earth: ابزار visualization قدرتمند برای برنامهریزی اولیه
Google Earth، که توسط گوگل توسعه یافته، بیش از یک نقشه ساده است؛ آن یک پلتفرم سهبعدی برای بررسی جهان واقعی است. اگرچه مستقیماً برای شبیهسازی RF طراحی نشده، اما در برنامهریزی لینکهای بیسیم بسیار مفید است، زیرا امکان بررسی ارتفاعات، موانع و مسیر سیگنال را فراهم میکند.
ویژگیهای کلیدی Google Earth: این ابزار با نقشههای سهبعدی واقعی و دادههای دقیق ارتفاع زمین (DEM) به همراه تصاویر ماهوارهای، امکان بررسی بصری مسیر لینک را فراهم میکند.
ابزارهای اندازهگیری داخلی آن فاصله، اختلاف ارتفاع و زاویه را بهسرعت محاسبه میکنند و میتوانید دادهها را بهراحتی با فرمت KML/KMZ صادر کرده و در نرمافزارهای تخصصی مانند Cambium LINKPlanner استفاده کنید. مهمتر از همه، کاملاً رایگان است و هم نسخه وب و هم اپلیکیشن موبایل دارد.
نحوه استفاده عملی: کافی است مختصات GPS دو نقطه را وارد کنید، سپس با ابزار Ruler خط دید مستقیم (LOS) را بکشید. اگر خط کاملاً شفاف بود، لینک از نظر دیداری امکانپذیر است. لایههای ساختمانها و پوشش گیاهی را فعال کنید تا موانع پنهان را ببینید.
مثلاً در یک پروژه روستایی، با چند کلیک متوجه میشوید که یک تپه کوچک بین دو سایت قرار دارد و باید ارتفاع دکل را ۵ متر افزایش دهید. خروجی را به Google Earth Pro ببرید و گزارش تصویری حرفهای برای مشتری آماده کنید.
مزایا و معایب: سادگی و سرعت فوقالعاده، رابط بصری و دسترسی رایگان آن را برای تمام مهندسان – حتی تازهکارها – ایدهآل کرده است. تنها نقطه ضعفش دقت پایین در پیشبینی رفتار امواج رادیویی است؛ بنابراین برای محاسبات دقیق RF حتماً باید با ابزارهای تخصصی ترکیب شود.
۲. Radio Mobile: شبیهساز حرفهای و رایگان برای propagation RF
Radio Mobile یک نرمافزار رایگان و قدرتمند است که توسط Roger Coudé توسعه یافته و بر اساس مدل ITS (Longley-Rice) کار میکند. این ابزار برای شبیهسازی لینکهای رادیویی در فرکانسهای ۲۰ مگاهرتز تا ۲۰ گیگاهرتز طراحی شده و برای مهندسان مخابرات، آماتورهای رادیویی و حتی برنامهریزان شبکههای اضطراری ایدهآل است.
ویژگیهای کلیدی Radio Mobile: این نرمافزار قدرتمند، نقشههای پوشش دقیق و ارزیابی کامل لینکهای نقطهبهنقطه را با مدل حرفهای Longley-Rice ارائه میدهد. دادههای ارتفاع SRTM را بهصورت خودکار دانلود میکند و تقریباً همه پارامترهای واقعی شبکه را میپذیرد: فرکانس، قدرت، گین آنتن، حساسیت گیرنده و حتی تأثیر باران و رطوبت. تحلیل منطقه فرسنل، محاسبه دقیق افت مسیر و تولید گزارش PDF حرفهای از قابلیتهای برجسته آن است.
نحوه استفاده عملی: نرمافزار را از سایت رسمی radiomobile.pe1mew.nl دانلود و نصب کنید، سپس دادههای ارتفاع منطقه را یکبار دریافت کنید. مختصات سایتها را وارد کرده، تجهیزات و فرکانس را انتخاب کنید و با یک کلیک شبیهسازی را اجرا کنید. خروجی شامل پروفایل مسیر، نقشه پوشش رنگی و پیشبینی واقعی سیگنال است.
مثلاً در یک لینک شهری ۱۲ کیلومتری، بهسرعت متوجه میشوید که ساختمانهای بلند ۱۸ دسیبل افت اضافی ایجاد کردهاند و با تغییر به فرکانس ۱۱ گیگاهرتز یا افزایش ارتفاع آنتن مشکل حل میشود.
مزایا و معایب: کاملاً رایگان، دقت بسیار بالا و قابلیت تحلیل عمیق آن را به انتخاب اول مهندسان حرفهای تبدیل کرده است. تنها نقطه ضعف، رابط کاربری قدیمی و منحنی یادگیری نسبتاً تند است؛ همچنین نسخه موبایل ندارد و باید روی ویندوز اجرا شود.
۳. LinkCalc: ابزار آنلاین سریع برای محاسبات لینک
LinkCalc، که اغلب به عنوان ابزار LigoWave شناخته میشود، یک کالکولاتور آنلاین رایگان است که برای طراحی شبکههای PTP/PTMP طراحی شده. این ابزار بر پایه نقشههای مجازی کار میکند و محاسبات را بدون نیاز به نصب نرمافزار انجام میدهد.

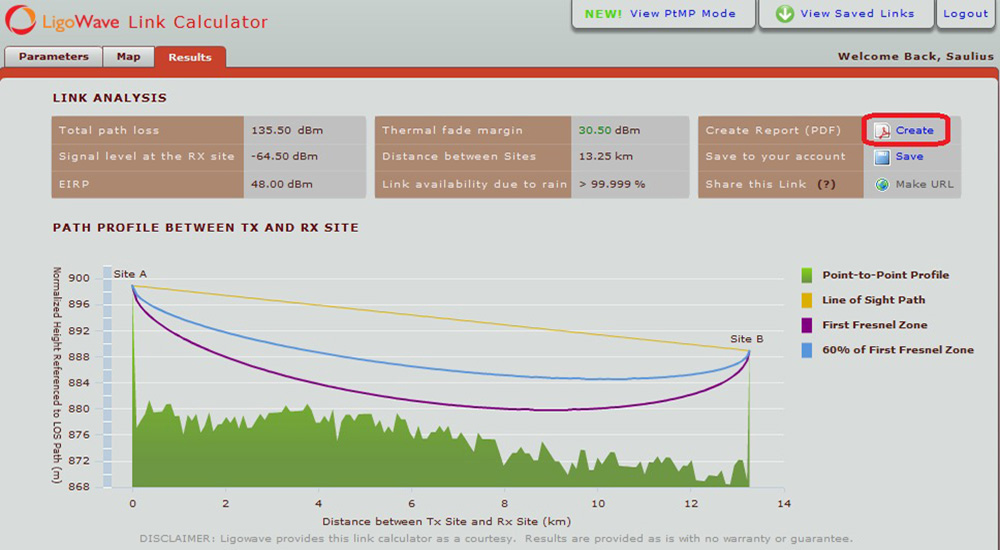

ویژگیهای کلیدی LinkCalc: این ابزار آنلاین، در چند ثانیه ظرفیت واقعی لینک، افت مسیر، نسبت سیگنال به نویز و throughput را محاسبه میکند. مستقیماً روی نقشه گوگل کار میکند، ارتفاع زمین را خودکار میخواند و از بانک اطلاعاتی تجهیزات واقعی برندهای معروف (LigoWave، Ubiquiti، MikroTik و …) پشتیبانی میکند. خروجی شامل گراف منطقه فرسنل، جدول عملکرد و نقشه قابل دانلود است؛ همه چیز آماده ارائه به مشتری.
نحوه استفاده عملی: به آدرس ligowave.com/link-planner-calculator بروید، دو نقطه را روی نقشه کلیک کنید یا مختصات را وارد کنید، مدل رادیو و ارتفاع آنتن را انتخاب کنید و دکمه Calculate را بزنید. بلافاصله میبینید که مثلاً در یک لینک روستایی ۸ کیلومتری با دو دستگاه LigoPTP 5-24، سرعت ۶۵۰ مگابیت واقعی با حاشیه ۱۵ دسیبل ممکن است یا خیر. کل فرآیند کمتر از دو دقیقه طول میکشد و گزارش PDF حرفهای هم دارد.
مزایا و معایب: کاملاً آنلاین، فوقالعاده سریع و کاربرپسند است؛ نیازی به نصب ندارد و برای تست اولیه و ارائه سریع به مشتری عالی است. تنها محدودیتش وابستگی به اینترنت و دقت کمی پایینتر در مناطق کوهستانی بسیار پیچیده نسبت به Radio Mobile است؛ ولی برای ۹۰٪ پروژههای روزمره کاملاً کافی و دقیق عمل میکند.
مقایسه ابزارها: کدام یک برای شما مناسب است؟
قبل از انتخاب ابزار مناسب برای شبیهسازی و محاسبه لینک شبکه، بهتر است ویژگیها و قابلیتهای هر کدام را بهطور دقیق مقایسه کنید. جدول زیر به شما کمک میکند مزایا، کاربردها و نقاط قوت Google Earth، Radio Mobile و LinkCalc را بهصورت خلاصه ببینید و بهترین ابزار متناسب با نیاز خود را انتخاب کنید.
| ابزار | نوع | دقت RF | رایگان؟ | بهترین کاربرد |
|---|---|---|---|---|
| Google Earth | Visualization | متوسط | بله | برنامهریزی اولیه و بررسی LOS |
| Radio Mobile | شبیهسازی کامل | بالا | بله | تحلیل دقیق propagation و پوشش |
| LinkCalc | کالکولاتور آنلاین | متوسط تا بالا | بله | محاسبات سریع PTP/PTMP |
اگر پروژه شما نیاز به visualization سریع دارد، با Google Earth شروع کنید. برای شبیهسازی حرفهای، Radio Mobile را انتخاب کنید. و اگر میخواهید بدون نصب چیزی تست کنید، LinkCalc ایدهآل است.
نکته متفاوت: این ابزارها را ترکیب کنید – مثلاً مسیر را در Google Earth بررسی کنید و سپس در Radio Mobile شبیهسازی کنید.
نتیجهگیری: گام بعدی شما
شبیهسازی لینک نه تنها یک ضرورت فنی است، بلکه کلیدی برای موفقیت در شبکههای بیسیم. با Google Earth، Radio Mobile و LinkCalc، میتوانید از ایده تا اجرا را پوشش دهید.
پیشنهاد میکنم با یک پروژه کوچک شروع کنید، مانند شبیهسازی لینک خانگی، تا دستتان راه بیفتد. اگر سؤالی دارید، در کامنتهای وبلاگ Network Shop بنویسید – ما اینجا هستیم تا کمک کنیم!
برای خرید تجهیزات شبکه با کیفیت و مطمئن، نتورک شاپ بهترین گزینه است. انواع روتر، سوئیچ، اکسسپوینت و ابزارهای وایرلس حرفهای با گارانتی و پشتیبانی تخصصی در اختیار شما قرار میگیرد. با خرید از نتورک شاپ، علاوه بر کیفیت و تنوع، از مشاوره فنی برای انتخاب بهترین تجهیزات متناسب با نیاز شبکه خود بهرهمند خواهید شد.
اولین قدم در امکانسنجی لینک چیست؟
همیشه با Google Earth شروع کنید → LOS را چک کنید → اگر پاک بود به Radio Mobile یا LinkCalc بروید → اگر مانع داشت، ارتفاع دکل را زیاد کنید یا مکان را تغییر دهید.
آیا میتوانم در LinkCalc چند لینک همزمان طراحی کنم؟
بله، میتوانید پروژه بسازید و دهها لینک را ذخیره و مدیریت کنید.
بهترین جایگزین پولی Radio Mobile چیست؟
Pathloss 5، ATOLL، Planet یا Cambium LINKPlanner و Ubiquiti airLink.
چطور ارتفاع درختان را در Google Earth ببینم؟
نمیتوانید دقیق ببینید! فقط در شهرهای بزرگ لایه ۳D Buildings فعال است. برای درختان باید به محل بروید یا از دادههای LiDAR استفاده کنید.
آیا میتوانم تجهیزات MikroTik یا Ubiquiti را در LinkCalc انتخاب کنم؟
بله، بانک اطلاعاتی کاملی از اکثر برندها دارد.
