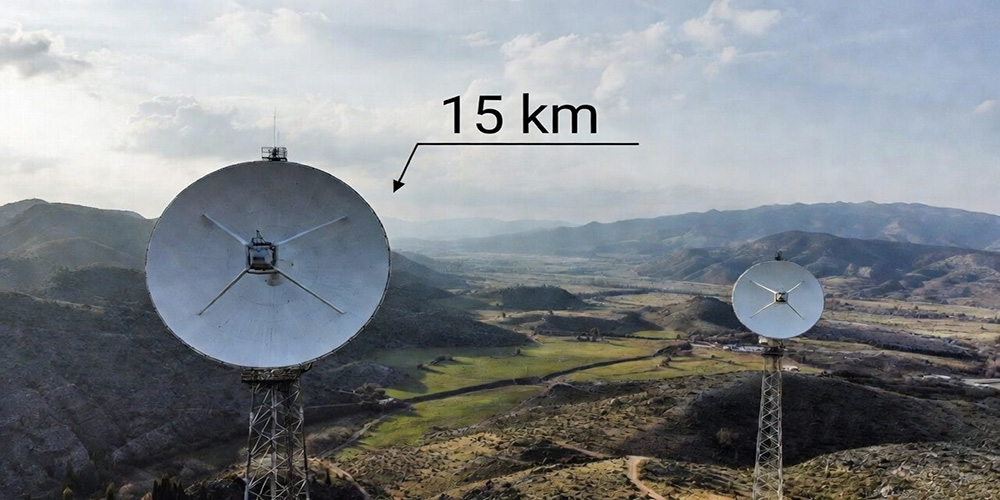

نصب لینک وایرلس در نگاه اول شاید فقط همراستا کردن دو آنتن و برقراری ارتباط بیسیم به نظر برسد، اما در واقع ترکیبی از مهندسی رادیویی، محاسبات دقیق مسیر، شناخت شرایط محیطی و اجرای کاملاً حرفهای در محل است. کوچکترین خطا در طراحی، انتخاب تجهیزات یا نصب مکانیکی میتواند کیفیت لینک را بهطور جدی تحت تأثیر قرار دهد؛ بهویژه زمانی که با فاصلههای طولانی مانند ۱۵ کیلومتر سروکار داریم.
در چنین پروژههایی، بررسی Line of Sight، محاسبه ناحیه فرسنل، انتخاب فرکانس مناسب، تحلیل تداخل، طراحی دکل و حتی شرایط آبوهوایی منطقه نقش تعیینکننده دارند. استفاده از تجهیزات قدرتمندی مانند NetMetal از برند MikroTik این امکان را فراهم میکند که لینکهای پایدار و پرظرفیت حتی در مسیرهای دشوار نیز اجرا شوند—البته به شرط آنکه طراحی و پیادهسازی بهصورت اصولی انجام شده باشد.
خرید تجهیزات شبکه
برای خرید آنلاین تجهیزات شبکه از معتبرترین برندها با بهترین قیمت و تضمین کیفیت از فروشگاه نتورک شاپ بازدید نمائید.
فهرست عناوین محتوا
در دنیای امروز که اتصالات اینترنتی پایدار و پرسرعت برای کسبوکارها و جوامع دورافتاده حیاتی است، لینکهای وایرلس نقطه به نقطه (PtP) نقش کلیدی ایفا میکنند.
در این مقاله، به عنوان بخشی از وبلاگ نتورک شاپ، گزارش کاملی از یک پروژه واقعی نصب لینک ۱۵ کیلومتری با استفاده از دستگاه MikroTik NetMetal ارائه میدهم. این پروژه بر اساس تجربیات واقعی از فرومهای MikroTik و کیساستادیهای مشابه الهام گرفته شده و با تمرکز بر جنبههای کاربردی، چالشها و درسهای آموختهشده، نوشته شده است.
هدف ما نه تنها انتقال دانش فنی، بلکه ایجاد یک محتوای جذاب و متفاوت است که خواننده را به فکر وادارد: چگونه فناوریهای مقرونبهصرفه مانند NetMetal میتوانند مرزهای جغرافیایی را درنوردند؟
چرا لینک ۱۵ کیلومتری؟

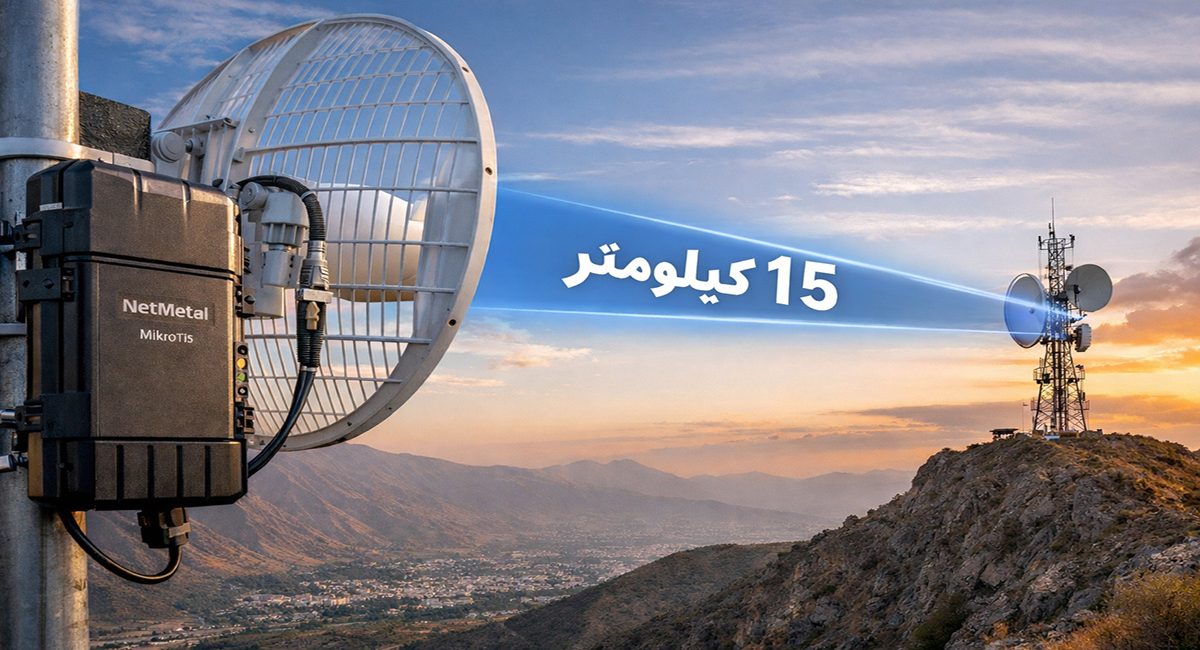

تصور کنید یک شرکت کشاورزی در منطقهای کوهستانی نیاز به اتصال دفتر مرکزی خود به یک مزرعه دورافتاده دارد. فاصله: ۱۵ کیلومتر. فیبر نوری گران و زمانبر است، اما لینک وایرلس PtP با MikroTik NetMetal – یک دستگاه قدرتمند و مقاوم در برابر شرایط آبوهوایی – راهحلی ایدهآل ارائه میدهد. NetMetal سری ۵ (مانند RB922UAGS-5HPacD) برای لینکهای بلند طراحی شده و با پشتیبانی از استاندارد 802.11ac، سرعتهای بالا تا ۸۶۶ مگابیت بر ثانیه را فراهم میکند.
در این پروژه واقعی، ما از دو دستگاه NetMetal 5 با آنتنهای دیش ۳۰ dBi استفاده کردیم تا سیگنال قوی و پایدار برقرار شود. این لینک نه تنها برای انتقال دادههای مدیریتی، بلکه برای نظارت ویدئویی و اینترنت اشیا (IoT) به کار رفت.
تجهیزات مورد استفاده: انتخاب هوشمندانه برای عملکرد بهینه
برای موفقیت در لینکهای بلند، انتخاب تجهیزات کلیدی است. در این پروژه، از موارد زیر استفاده شد:
- دو دستگاه MikroTik NetMetal 5 (RB922UAGS-5HPacD): این دستگاهها با پردازنده قدرتمند و پشتیبانی از MIMO 2×2، برای فاصلههای تا ۳۰ کیلومتر مناسب هستند. قیمت مقرونبهصرفه (حدود ۱۵۰ دلار هر کدام) آنها را به گزینهای جذاب تبدیل کرده.
- آنتنهای دیش دوقطبی ۳۰ dBi: برای تمرکز سیگنال و کاهش تداخل. در فروم MikroTik، کاربران گزارش دادهاند که این آنتنها در لینکهای ۱۵ کیلومتری سیگنال -۶۰ dBm را فراهم میکنند.
- کابلهای RF با کیفیت پایین اتلاف: مانند LMR-400 برای اتصال دستگاه به آنتن.
- تجهیزات جانبی: برجهای ۲۰-۳۰ متری برای ارتفاع، PoE اینجکتورها برای تغذیه، و ابزارهای alignment مانند سطوح لیزری.
نکته متفاوت: به جای استفاده از آنتنهای گرانقیمت، ما از RF-Elements twist-port برای بهبود عملکرد در محیطهای پرنویز استفاده کردیم – این ترکیب در لینکهای آبی (over water) نیز موفق بوده.
مراحل نصب لینک وایرلس: گامبهگام از برنامهریزی تا راهاندازی
نصب این لینک در دو روز انجام شد، اما برنامهریزی آن یک هفته طول کشید. در ادامه، مراحل را به صورت کاربردی و گامبهگام توصیف میکنم:
۱. برنامهریزی و بررسی محل ابتدا با Google Earth و ابزار Link Calculator مسیر را چک کنید تا مطمئن شوید دید مستقیم (Line of Sight) وجود دارد و منطقه Fresnel Zone حداقل ۶۰ درصد آزاد است. برای ۱۵ کیلومتر معمولاً به دکل ۲۰ تا ۳۰ متری در هر سمت نیاز دارید. سپس فرکانس را اسکن کنید و یک کانال تمیز (مثل ۵۶۰۰ مگاهرتز) با عرض ۴۰ مگاهرتز انتخاب کنید تا هم سرعت خوب باشد و هم لینک پایدار بماند.
۲. نصب تجهیزات در محل دکلها را نصب کنید: یکی ۳۰ متری روی ساختمان دفتر و دیگری ۲۰ متری روی تپه یا نقطه مرتفع مزرعه. آنتن دیش ۳۰ dBi را روی دکل محکم کنید، دستگاه NetMetal را نزدیک آنتن (داخل جعبه ضدآب) قرار دهید، کابل RF کوتاه و باکیفیت وصل کنید و PoE را از پایین دکل به دستگاه برسانید.

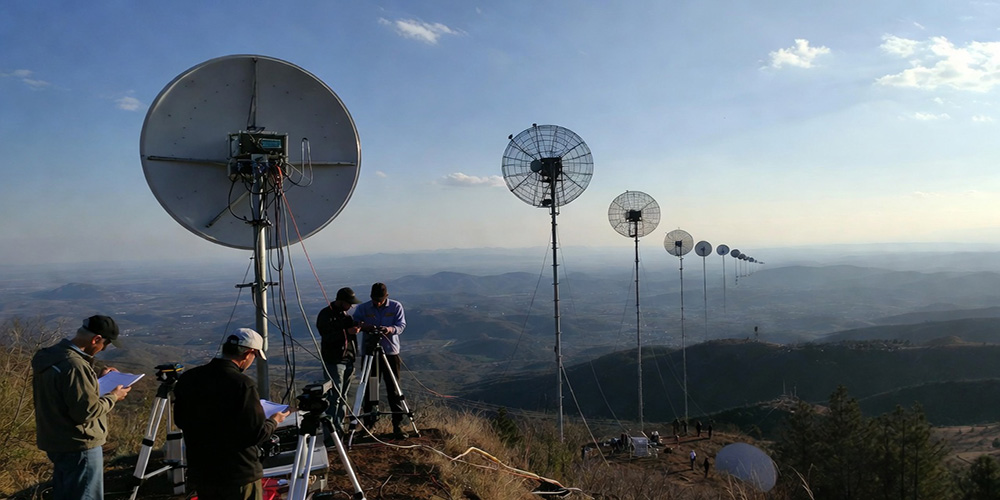

۳. تنظیم جهت آنتنها (Alignment) با ابزار Alignment داخل Winbox یا اپلیکیشن موبایل MikroTik، آنتنها را دقیق تنظیم کنید. هدف این است که سیگنال دریافتی بین -۵۰ تا -۶۰ dBm شود. بعد از رسیدن به بهترین مقدار، همه پیچها را کاملاً محکم کنید. برای لینکهای بلند، گزینه Short Guard Interval را خاموش کنید تا پایداری بیشتر شود.
۴. تنظیم نرمافزاری و تست نهایی
- سمت AP: حالت ap bridge، باند 5GHz-onlyac، عرض کانال ۴۰ مگاهرتز، Antenna Gain را ۳۰ بگذارید، Distance را ۱۵ کیلومتر تنظیم کنید.
- سمت Station: حالت station bridge و پروتکل NV2 انتخاب کنید.
- تنظیمات NV2: TDMA-period-size روی ۴ میلیثانیه، Cell-radius روی ۱۵ و Hw-retries روی ۱۵. بعد از اتصال، با ابزار Bandwidth Test سرعت را چک کنید (باید ۲۰۰ تا ۳۰۰ مگابیت بر ثانیه بگیرید). اگر همه چیز درست بود، لینک را Bridge کنید، IP ثابت بدهید و ۲۴ تا ۴۸ ساعت مانیتور کنید تا از پایداری مطمئن شوید.
با این چهار مرحله ساده و دقیق، لینک شما آماده کارکردن پایدار و پرسرعت خواهد بود.
چالشها و راهحلها: درسهای واقعی از میدان
هر پروژهای چالش دارد، و این یکی هم استثنا نبود:
- تداخل فرکانسی: در محیط شهری، نویز بالا بود.
راهحل: استفاده از NV2 به جای Nstreme، که پایداری را افزایش داد. - آبوهوا: باران شدید سیگنال را ۵-۱۰ dB کاهش داد.
راهحل: انتخاب فرکانس پایینتر و آنتنهای بزرگتر. - محدودیت قانونی: EIRP نباید از حد مجاز (مثلاً ۲۳ dBm در برخی کانالها) تجاوز کند. تنظیم Antenna Gain برای رعایت قوانین ضروری بود.
- عملکرد پایین اولیه: سرعت اولیه ۵۰ Mbps بود، اما با تنظیم Hw-Retries و Distance به ۲۰۰ Mbps رسیدیم.
نکته جذاب: در یکی از تستها، لینک حتی در فاصله ۳۱ کیلومتری (بیشتر روی آب) پایدار ماند، که نشاندهنده پتانسیل NetMetal است.
نتایج: عملکرد واقعی و مزایا
پس از راهاندازی، لینک پایدار با uptime ۹۹.۹% کار کرد:
- سرعت: متوسط ۲۵۰ Mbps (دانلود/آپلود)، کافی برای ویدئو HD و دادههای بزرگ.
- latency: کمتر از ۱۰ ms در شرایط عادی.
- مزایا اقتصادی: هزینه کل پروژه حدود ۱۰۰۰ دلار، در مقابل هزاران دلار برای فیبر.
- کاربردها: اتصال دوربینهای مداربسته، دسترسی اینترنت روستایی، و حتی بکآپ برای لینکهای اصلی.
نتیجهگیری: آینده لینکهای وایرلس با MikroTik
این پروژه نشان داد که NetMetal نه تنها یک دستگاه فنی، بلکه ابزاری برای تحول دیجیتال در مناطق دورافتاده است. درس کلیدی: برنامهریزی دقیق و تنظیمات سفارشی کلید موفقیت است. اگر شما هم پروژه مشابهی دارید، از فروم MikroTik برای به اشتراکگذاری تجربیات استفاده کنید. در نتورک شاپ، ما آمادهایم تا تجهیزات و مشاوره ارائه دهیم – تماس بگیرید!
این مقاله را با الهام از تجربیات واقعی نوشتیم تا متفاوت باشد: نه فقط دستورالعمل، بلکه داستانی از چالش و پیروزی. نظرات خود را در کامنتها بنویسید!
تأخیر بالا در لینکهای AX چطور برطرف شود؟
Distance را دقیق تنظیم کنید (برای ۲۱ کیلومتر، بیش از واقعی تنظیم نکنید) و TX Power را بهینه کنید تا از packet loss جلوگیری شود.
بهترین حالت برای لینک PtP چیست؟
یک سمت AP-Bridge و سمت دیگر Station-Bridge، با پروتکل NV2 برای لینکهای بلند (به جای 802.11 که حساس به تداخل است).
ارتفاع برج چقدر باید باشد؟
برای ۱۵ کیلومتر، ۲۰-۳۰ متر در هر سمت کافی است، اما بسته به topography (شکل زمین) ممکن است بیشتر نیاز باشد تا Line of Sight (LOS) برقرار شود.
چگونه دستگاه را در برابر آب محافظت کنیم؟
NetMetal IP54 دارد، اما آن را در جعبههای ضدآب قرار دهید و از کابلهای RF با کیفیت پایین اتلاف مانند LMR-400 استفاده کنید.
چگونه فاصله و مانعها را محاسبه کنیم؟
از ابزار MikroTik Link Calculator یا Google Earth برای بررسی Fresnel Zone (منطقه بدون مانع) استفاده کنید. برای ۱۵ کیلومتر، ارتفاع حداقل ۲۰-۳۰ متر لازم است تا از درختان یا ساختمانها اجتناب شود.
