راهاندازی لینک بیسیم با برد ۵ کیلومتر دیگر یک چالش فنی نیست، بلکه یک راهکار استاندارد برای اتصال ساختمانها، انبارها یا برجکهای دورافتاده است. آنچه در ادامه میخوانید، حاصل تجربه عملی در پروژههای واقعی است – از محاسبه منطقه فرنل گرفته تا تنظیم دستی فاصله در پنل مدیریت دو آنتن.
خرید تجهیزات شبکه
برای خرید آنلاین انواع تجهیزات شبکه از برندهای معتبر با بهترین قیمت و تضمین کیفیت از فروشگاه معتبر نتورک شاپ بازدید نمائید.
فهرست عناوین کلی
فرض کنید انباری در فاصله ۵ کیلومتری منزل شما قرار دارد، یا نیاز به متصل کردن دو ساختمان اداری جدا از هم دارید. کابل کشی فیبر نوری یا مسی در این مسافت نه تنها پرهزینه است، بلکه با مشکلاتی مانند حفاری، نیاز به مجوز از مالک زمین و خرابی در طول زمان مواجه خواهد شد. راه حل ایدهآل برای این چالش، ایجاد یک پل بیسیم (Wireless Bridge) است.

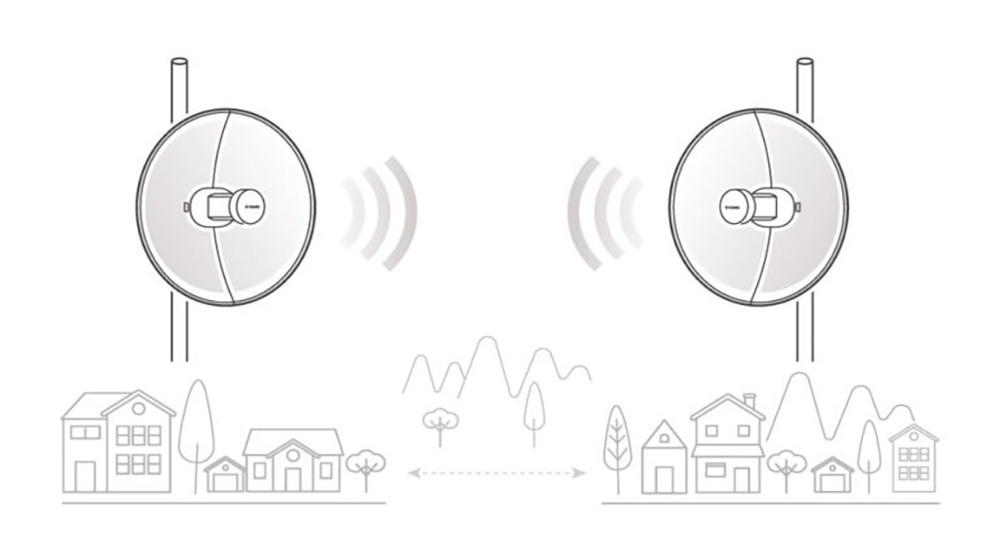

در این مقاله، قصد داریم به صورت کاملا تخصصی و کاربردی، روش راهاندازی یک لینک بیسیم Point-to-Point (PtP) به مسافت ۵ کیلومتر را با استفاده از دو آنتن دایرکشنال آموزش دهیم.
فصل اول: علم فیزیک پشت لینک بیسیم ۵ کیلومتری (نظریه + )الگوریتم
قبل از اینکه دست به پیچگوشتی شوید، باید سه اصل طلایی را درک کنید. لینک بیسیم ۵ کیلومتری دیگر یک شبکه داخلی ساده نیست، بلکه یک “لینک مایکروویو” در مقیاس کوچک است.
1. خط دید (Line of Sight – LoS) و منطقه فرنل (Fresnel Zone): بزرگترین اشتباه این است که فکر کنیم اگر با چشم دو آنتن را ببینیم، کافیست. امواج رادیویی مانند یک توپ راگبی غولپیکر بین دو نقطه منتشر میشوند. این ناحیه بیضی شکل را منطقه فرنل مینامند.
قانون ۶۰ درصد: حداقل ۶۰ درصد از این ناحیه باید کاملا آزاد و بدون هرگونه مانع (درخت، ساختمان، تپه) باشد.
انحنای زمین: در مسافت ۵ کیلومتر، کره زمین خم میشود. شما باید آنتنها را به اندازه کافی بالا ببرید تا از این “قوز” عبور کنید .
2. انتخاب فرکانس: ۲.۴ گیگاهرتز در برابر ۵ گیگاهرتز
۵ گیگاهرتز (توصیه اصلی): پهنای باند بالاتر و نویز کمتر. اما حساسیت بیشتری به موانع (مانند برگ درختان) دارد .
۲.۴ گیگاهرتز: برد تئوری بالاتر در شرایط پرباران یا برگدار، اما به شدت توسط مودمهای همسایه ایجاد تداخل (نویز) میشود .
نتیجه: برای لینک ۵ کیلومتری پایدار، باند ۵ گیگاهرتز با کانال ۲۰ مگاهرتز گزینه ایدهآل است. پهنای باند ۲۰ مگاهرتز نویز کمتری جذب میکند و پایداری سیگنال را در مسافت طولانی تضمین میکند .
3. کسب و کار آنتن (Antenna Gain) – چرا ۱۴ dBi؟: آنتنهای معمولی (Omni) سیگنال را ۳۶۰ درجه پخش میکنند. برای مسافت ۵ کیلومتر، انرژی باید در یک زاویه بسیار باریک متمرکز شود. آنتنهای دایرکشنال با Gain بالای ۱۴ dBi مانند یک ذرهبین عمل کرده و قدرت سیگنال را به جلو پرتاب میکنند .
فصل دوم: سخت افزار مورد نیاز
برای اجرای این پروژهی لینک بیسیم ۵ کیلومتری به دو دستگاه CPE (Customer Premises Equipment) یا Antenna Outdoor نیاز دارید. توصیه میشود هر دو دستگاه یکسان باشند (از یک برند و مدل).
حداقل مشخصات فنی مورد نیاز برای مسافت ۵ کیلومتر:
Gain آنتن: حداقل ۲۰ dBi (برای هوای آزاد) یا ۱۴ dBi با کیفیت بالا (برای مناطق خشک) [1].
رتبه بندی ضد آب: IP65 یا IP67 (برای مقاومت در برابر باران و گرد و غبار) [1][3].
توان خروجی (Tx Power): حداقل ۲۳ dBm.
لینک مارجین (Link Margin/Fade Margin): حداقل ۲۰ دسی بل (برای اطمینان از پایداری در هوای بارانی یا مه آلود) [3].
تجهیزات جانبی:
پایه و براکت: برای نصب روی دکل یا دیوار.
کابل شبکه Outdoor (CAT6): کابل باید شیلددار (STP) باشد.
PoE Injector: معمولا داخل جعبه دستگاه است.
تجهیزات ارتینگ (Earth Grounding): برای محافظت در برابر ولتاژهای ناشی از صاعقه [3].
فصل سوم: راهنمای گام به گام نصب و تنظیمات
فرآیند را به دو مرحله تقسیم میکنیم: نقطه A (مبدأ، متصل به اینترنت) و نقطه B (مقصد، انبار/ساختمان دوم).
مرحله 1: تنظیمات اولیه روی میز (Pre-configuration): دستگاهها را در کنار کامپیوتر خود روی زمین قرار دهید.
اتصال: دستگاه را با کابل LAN به کامپیوتر و PoE Injector را به برق وصل کنید.
ورود به پنل مدیریت: آدرس IP پیشفرض (معمولا
192.168.1.20یا مشابه) را در مرورگر وارد کنید [1][2].تغییر IP ثابت: برای جلوگیری از تداخل با مودم اصلی، IP دستگاه A را
192.168.2.1و دستگاه B را192.168.2.2قرار دهید. (سابنت ماسک:255.255.255.0).
مرحله 2: پیکربندی نقطه A (ایستگاه اصلی / Access Point): در پنل تنظیمات نقطه A:
حالت عملیاتی (Mode): Access Point (AP) یا Bridge را انتخاب کنید [2][4].
SSID: یک نام خاص (مثلا
Link-5KM-Main) انتخاب کنید. (پنهان کردن آن توصیه میشود).کانال (Channel): ۵ GHz را انتخاب کنید.
فرکانس (Frequency): دستی تنظیم کنید. از کانالهای مشغول دوری کنید. پیشنهاد:
5500 MHz(کانال 100) یا5745 MHz(کانال 149) [4].پهنای باند (Channel Width): ۲۰ MHz (این کار قدرت نفوذ و پایداری را افزایش میدهد) [1][4].
امنیت (Security): WPA2-PSK با یک رمز قوی [1][2].
فاصله (Distance): اگر دستگاه گزینهای برای وارد کردن مسافت (مثلا
Distance in km) داشت، عدد ۵ را وارد کنید. این کار تایمرهای دستگاه را برای پاسخگویی در مسافت طولانی تنظیم میکند [4].
مرحله 3: پیکربندی نقطه B (ایستگاه راه دور / Station Client): در پنل تنظیمات نقطه B:
حالت عملیاتی (Mode): Station یا Client Bridge [2][4].
اسکن (Scan): دکمه Scan را بزنید تا شبکه
Link-5KM-Mainرا پیدا کند.حذف قوانین محلی: تیک گزینه
Default Firewall RulesیاNATرا بردارید تا دستگاه B فقط به عنوان یک پل عمل کند.تنظیمات پیشرفته: اگر گزینه
Distanceبود، باز هم عدد ۵ را وارد کنید.
مرحله 4: نصب فیزیکی روی دکل (نقطه عطف پروژه): این مرحله بیشترین تأثیر را در موفقیت یا شکست پروژه دارد.
هم ترازی Sight: با دوربین دوچشمی یا نقشه (Google Earth) مطمئن شوید درخت یا مانعی در مسیر نیست.
رفع قوس زمین (Earth Bulge): آنتنها را حداقل ۲ متر بالاتر از بلندترین مانع (شامل سقف ساختمان و درختان) نصب کنید [3].
فاصله از سطوح بازتابنده: آنتن را حداقل ۲ متر از آنتن دیگر یا سطوح فلزی بزرگ دور نگه دارید [5].
کابل کشی: کابل شبکه را به شکل U معکوس (حلقه فانوس) آویزان کنید تا آب باران به داخل پورت نفوذ نکند. حتما از Surge Arrester (محافظ صاعقه) بین کابل و دستگاه استفاده کنید.
مرحله 5: فاز نهایی – Aiming (تنظیم زاویه): یک نفر در نقطه A با لپتاپ پشت دستگاه باشد و صفحه مدیریت را ببیند (بخش Wireless یا Signal Strength).
نفر دوم در نقطه B، آنتن را به آرامی در جهت افقی (Pan) و عمودی (Tilt) حرکت دهد.
هدف: کمترین مقدار RSSI/CCQ را مشاهده کنید. RSSI باید عددی بین -50dBm تا -65dBm باشد. هرچه به صفر نزدیکتر باشد بهتر است، اما معمولا -60dBm یک سیگنال عالی برای این مسافت است [1][3].
—اگر سیگنال -70dBm یا کمتر داشتید، به این معنی است که باید آنتن را بالاتر ببرید یا زاویه را دقیقتر تنظیم کنید.
فصل چهارم: عیب یابی و بهینه سازی (Troubleshooting)
«پس از نصب فیزیکی و تنظیمات اولیه، ممکن است لینک بیسیم ۵ کیلومتری شما با افت توان، نویز، قطعی در شرایط جوی یا افزایش تأخیر مواجه شود. در این فصل، به جای آزمون و خطا، یک روش ساختاریافته برای شناسایی علت اصلی هر مشکل و بهینهسازی لینک تا رسیدن به پایداری ایدهآل ارائه میدهیم.»
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| نوسان شدید سرعت | تداخل فرکانسی (Noise) یا مشکل Fresnel Zone | کانال فرکانس را تغییر دهید (مثلا از ۵۵۰۰ به ۵۷۰۰). بررسی کنید شاخه درخت داخل مسیر افتاده باشد. |
| قطع شدن در هوای بارانی/برفی | Rain Fade (ضعف لینک مارجین) | پهنای باند را به ۱۰ مگاهرتز کاهش دهید. مطمئن شوید لینک مارجین بالای ۲۰dBm دارید [3]. |
| عدم اتصال پس از رعد و برق | آسیب Surge یا Ground Loop | دستگاه را ریست کرده و کانکتورها را چک کنید. NVRAM ممکن است Corrupt شده باشد. |
| پینگ بالا (Latency) | تنظیمات Distance اشتباه | مطمئن شوید در هر دو دستگاه مقدار Distance روی ۵ کیلومتر تنظیم شده است [4]. |
نتیجه گیری و سخن پایانی
ایجاد یک لینک بیسیم ۵ کیلومتری کاملا شدنی است و هزینه آن در مقایسه با فیبر نوری بسیار مقرون به صرفه تر است. راز موفقیت در سه کلمه خلاصه میشود: دقت در Alignment، رعایت Fresnel Zone، و استفاده از فرکانس ۵GHz با پهنای باند ۲۰MHz.
اگر تجهیزات مناسب (مانند Ubiquiti LiteBeam یا MikroTik Wireless Wire) تهیه کنید و مراحل این راهنما را مو به مو اجرا نمایید، لینکی خواهید داشت که از نظر پایداری تفاوتی با سیم کشی مستقیم ندارد، در حالی که باد و باران هم نمیتواند آن را از کار بیندازد .
آیا به مجوز سازمان تنظیم مقررات نیاز دارم؟
برای استفاده از باندهای آزاد (۲.۴ و ۵ گیگاهرتز) با توان استاندارد (کمتر از ۴ وات EIRP) نیازی به مجوز نیست، اما موظف به عدم ایجاد تداخل مخرب هستید.
آیا میتوانم از آنتنهای معمولی داخلی (Indoor) استفاده کنم؟
خیر، آنتنهای داخلی برای مسافت طولانی طراحی نشدهاند. حتماً به CPE یا آنتن Outdoor با استاندارد ضدآب IP65 یا بالاتر نیاز دارید.
اگر بین دو نقطه درخت باشد، لینک کار میکند؟
درختان با برگ مرطوب، سیگنال ۵ گیگاهرتز را به شدت جذب میکنند. در مسافت ۵ کیلومتر حتی یک درخت بزرگ میتواند لینک را قطع کند. حتماً باید از بالای درختان عبور کنید.
چرا باید از پهنای باند ۲۰ مگاهرتز استفاده کنم نه ۴۰ یا ۸۰؟
در مسافت طولانی، نویز محیط مهمترین دشمن شماست. پهنای باند کمتر یعنی نویز جذبشده کمتر و پایداری بیشتر. ۲۰MHz برای ۵ کیلومتر ایدهآل است.
آیا آنتنها باید دقیقاً روبهروی هم باشند؟
بله، خطای زاویه حتی ۱ درجه در ۵ کیلومتر یعنی حدود ۸۷ متر انحراف! از صفحه مدیریت دستگاه و بخش Signal Strength برای تنظیم دقیق استفاده کنید.
