شبکه، امروزه دیگر تنها به معنای اتصال و انتقال داده نیست؛ بلکه به قلب تپندهٔ یک سازمان یا خانهٔ هوشمند تبدیل شده است. اما آیا تا به حال فکر کردهاید که چگونه میتوان بدون کابلکشی اضافی، همزمان با انتقال اطلاعات، برق را نیز به تجهیزات رساند؟
پاسخ این سوال، در فناوری جادویی PoE و قلب آن یعنی PSE پنهان شده است؛ مفهومی که اگر آن را درک کنید، نیمی از راه را برای طراحی یک شبکهٔ کارآمد و مدرن طی کردهاید.
خرید تجهیزات شبکه
برای خرید آنلاین انواع تجهیزات شبکه از برندهای معتبر با بهترین قیمت و تضمین کیفیت از فروشگاه معتبر نتورک شاپ بازدید نمائید.
فهرست مطالبی که آمده است
اگر بهتازگی قصد راهاندازی یک شبکه مبتنی بر Power over Ethernet یا همان PoE را دارید، احتمالاً با واژهٔ PSE برخورد کردهاید. شاید برایتان سوال باشد که این عبارت مخفف چیست و چه نقشی در شبکه دارد.
در این مقاله از وبلاگ نتورک شاپ، قصد داریم بهطور کامل به این سوال پاسخ دهیم و شما را با تمام زوایای این مفهوم حیاتی آشنا کنیم.
PSE دقیقاً به چه معناست؟
PSE مخفف عبارت Power Sourcing Equipment است. در زبان ساده، به دستگاهی گفته میشود که وظیفهٔ تأمین برق را در یک شبکهٔ PoE بر عهده دارد. به عبارت دیگر، PSE منبع تغذیهای است که از طریق کابل اترنت، هم برق و هم دیتا را برای دستگاههای متصل ارسال میکند.
رایجترین مثال برای یک PSE، سوئیچ شبکهٔ PoE است. اما دستگاههای دیگری مانند اینژکتور PoE (مبدل برق) نیز در دستهٔ PSE قرار میگیرند.
نقش PSE در شبکهٔ PoE چیست؟
برای درک بهتر نقش PSE، بهتر است ابتدا با مفهوم کلی PoE آشنا شویم. فناوری PoE این امکان را فراهم میکند که یک دستگاه شبکه مانند دوربین مداربسته یا اکسس پوینت، تنها با یک کابل اترنت، هم داده و هم برق مورد نیاز خود را دریافت کند. این کار نیاز به کابلکشی جداگانه برای برق را از بین برده و نصب را بسیار سادهتر میکند.

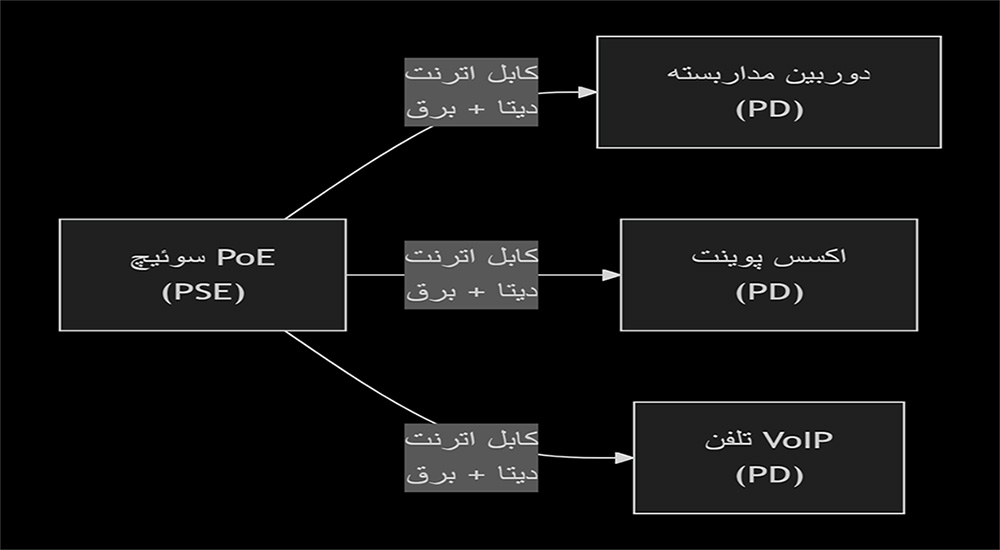

در این میان، PSE همان دستگاهی است که این برق را تأمین میکند. تصویر زیر بهخوبی این ارتباط را نشان میدهد:
یک PSE هوشمند، قبل از ارسال برق، یک فرآیند تشخیص و مذاکره (Handshake) را با دستگاه مقصد (که Powered Device یا به اختصار PD نامیده میشود) انجام میدهد تا اطمینان حاصل کند که آن دستگاه از PoE پشتیبانی میکند و دقیقاً به چه میزان برق نیاز دارد. این ویژگی، یک مزیت بزرگ ایمنی است و از آسیب دیدن دستگاههای غیر PoE که بهاشتباه به پورت PoE متصل میشوند، جلوگیری میکند.
بررسی استانداردهای مختلف PoE و توان خروجی PSE
استانداردهای PoE در طول زمان تکامل یافتهاند تا بتوانند نیازهای توان روزافزون دستگاههای جدید را پوشش دهند. هر استاندارد، حداکثر توان مشخصی را برای خروجی PSE تعیین میکند. انتخاب PSE مناسب باید بر اساس توان مصرفی دستگاههای شما (PDs) باشد. در جدول زیر، مهمترین استانداردها و توان خروجی آنها مقایسه شده است:
| استاندارد | توان خروجی PSE | توان دریافتی PD | کاربردهای اصلی |
|---|---|---|---|
| PoE (802.3af) | ۱۵٫۴ وات | ۱۲٫۹۵ وات | تلفن VoIP، دوربین ساده، اکسس پوینت پایه |
| PoE+ (802.3at) | ۳۰ وات | ۲۵٫۵ وات | دوربین PTZ، اکسس پوینت دو بانده |
| PoE++ (802.3bt) | ۶۰ یا ۱۰۰ وات | ۵۱ یا ۷۱٫۳ وات | دوربین ۴K، تابلو دیجیتال، تجهیزات سنگین |
√نکته مهم: توان خروجی PSE همیشه با توان دریافتی PD برابر نیست و بخشی از آن به دلیل افت ولتاژ در طول کابل (حداکثر ۱۰۰ متر) از بین میرود. بنابراین، هنگام انتخاب سوئیچ، همیشه حداقل ۲۰ درصد به توان مورد نیاز دستگاهها اضافه کنید تا حاشیهٔ امنیت داشته باشید.
آشنایی با انواع مختلف PSE
همانطور که اشاره شد، PSE صرفاً به یک نوع دستگاه محدود نمیشود. در ادامه با دو نوع اصلی آن آشنا میشوید:
۱. سوئیچ شبکهٔ PoE (Endspan)
این دستگاه، رایجترین و کاملترین نوع PSE است. سوئیچهای PoE علاوه بر عملکرد یک سوئیچ شبکهٔ معمولی برای اتصال دستگاهها به شبکه، قابلیت تأمین برق را نیز دارند. استفاده از سوئیچ PoE بهترین و بهینهترین راهحل برای شبکههایی است که از ابتدا طراحی میشوند.
۲. اینژکتور PoE (Midspan)
اینژکتورها دستگاههای کوچکی هستند که در مسیر کابل شبکه، بین یک سوئیچ معمولی (غیر PoE) و دستگاه نهایی قرار میگیرند و نقش «تزریقکنندهٔ برق» را ایفا میکنند. اگر قبلاً یک سوئیچ شبکه بدون پشتیبانی از PoE خریداری کردهاید، میتوانید از اینژکتور برای راهاندازی تجهیزات PoE خود استفاده کنید بدون اینکه نیاز به تعویض کل سوئیچ داشته باشید.
چگونه یک PSE مناسب برای شبکهٔ خود انتخاب کنیم؟
انتخاب یک PSE مناسب، بهویژه سوئیچ PoE، نیازمند توجه به چند فاکتور کلیدی است:
_ تطابق با استاندارد (PoE Standard): مطمئن شوید که سوئیچ از استانداردی پشتیبانی میکند که نیاز توان دستگاههای شما را تأمین کند. برای مثال، اگر دوربین شما از استاندارد PoE+ استفاده میکند، سوئیچ شما نیز باید حداقل از این استاندارد پشتیبانی کند. خوشبختانه استانداردهای PoE با یکدیگر سازگاری معکوس دارند.
_ بودجهٔ توان کلی (Total Power Budget): این عدد نشاندهندهٔ حداکثر توانی است که سوئیچ میتواند به تمام پورتهای خود بهطور همزمان تحویل دهد. حتماً بودجهٔ توان سوئیچ را با مجموع توان مصرفی تمام دستگاههای خود مقایسه کنید. به عنوان مثال، یک سوئیچ ۲۴ پورت PoE+ با بودجهٔ ۳۷۰ وات میتواند ۲۴ دستگاه با مصرف ۱۵ وات را پشتیبانی کند.
_ تعداد پورتهای مورد نیاز: تعداد پورتهای فعال PoE را بر اساس تعداد دستگاههایی که قصد راهاندازی آنها را دارید، انتخاب کنید و همیشه چند پورت اضافی برای توسعههای آینده در نظر بگیرید.
_ نوع کابل (Cable Category): برای استانداردهای PoE و PoE+، کابل Cat5e کافی است. اما برای PoE++ که توان بالاتری دارد، استفاده از کابل Cat6A به دلیل هدایت بهتر و کاهش افت توان، بهشدت توصیه میشود.
سخنان پایانی
PSE یا Power Sourcing Equipment، قلب تپندهٔ هر شبکهٔ PoE است. این دستگاهها با تأمین همزمان برق و داده از طریق یک کابل سادهٔ اترنت، انعطافپذیری و کارایی شبکه را بهطور چشمگیری افزایش میدهند. درک تفاوت بین استانداردهای مختلف PoE و توجه به مشخصات فنی مانند بودجهٔ توان، به شما کمک میکند تا بهترین انتخاب را برای نیازهای شبکهی خود داشته باشید و از سرمایهگذاری خود نهایت بهره را ببرید.
امیدواریم این مقاله از وبلاگ نتورک شاپ برای شما مفید بوده باشد. اگر سوالی دارید، میتوانید در بخش نظرات با ما در میان بگذارید.
تفاوت PSE و PD چیست؟
PSE برق میفرستد (مثل سوئیچ PoE) و PD برق میگیرد (مثل دوربین مداربسته).
چرا توان خروجی PSE با توان دریافتی PD برابر نیست؟
به دلیل افت ولتاژ در طول کابل (حداکثر ۱۰۰ متر).
بودجهٔ توان (Power Budget) یعنی چه؟
حداکثر توانی که سوئیچ میتواند به تمام پورتهای خود همزمان تحویل دهد.
تفاوت Endspan و Midspan چیست؟
Endspan همان سوئیچ PoE است و Midspan همان اینژکتور PoE.
اگر دستگاه PoE به پورت غیر PoE وصل شود، آسیبی میبیند؟
خیر، PSE هوشمند قبل از ارسال برق، دستگاه را تشخیص میدهد.
